    • 電動角形調節閥

    		 更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 調節閥  > 電動調節閥

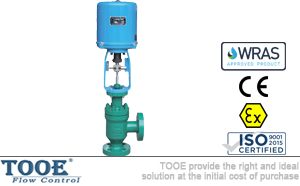

    電動角形調節閥

    產品信息
    產品型號：PG-1-4-1-3/4;ZDLS 產品壓力：1.6Mpa-32Mpa
    產品口徑：DN20-DN300 產品材質：鑄鋼;不銹鋼304/316/316L
    021-5187 5832 021-5187 5832 tooezg@126.com tooezg@126.com
    資料下載 資料下載 價格表 價格表
    [ 上一個產品 ]

      電動角形調節閥

    美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動角形調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

    電動角形調節閥產品概述

    調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。ZDLS型電動角形單座調節閥是一種頂導向結構的調節閥，閥體結構緊湊，流路通暢，壓降損失小，流量大。閥芯導向面積大，抗震性好，閥座關閉性能符合GB/T4213-92標準，調節閥配用接受ON-DFF或4-20mADC或1-5V的直流信號進行比例動作的小型、堅固、高精度的執行機構，該閥門廣泛適用于控制高粘度介質及含有顆粒的流體和泥漿，閃蒸流體等�？杀苊饨Y焦、堵塞，便于自?xún)粲谇逑�。PN220，PN320公稱壓力角形高壓調節閥專為易產生氣蝕高壓系統設計的一種特殊閥門。

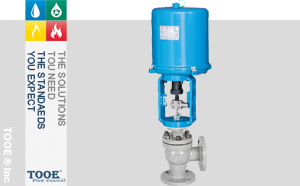

    電動角形調節閥
    進口電動角形調節閥
    電動角形控制閥

    電動角形調節閥技術參數

    公稱通徑：DN20-DN300(3/4"-12")   閥芯形式：?jiǎn)巫�、套筒型閥芯
    公稱壓力：PN 1.0Mpa-32Mpa(150LB-1500LB)   閥體形式：角式鑄造球型閥體
    適用溫度：-60℃~560℃   閥體材質：鑄鋼WCB；不銹鋼304/316/316L
    適用介質：水；蒸汽；油品等   填料材質：V型聚四氟乙烯；柔性石墨
    連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW   密封墊：金屬夾石墨密封墊
    流量特性：線性；等百分比；快開   可調范圍：50：1
    法蘭端面距：IEC 60534；GB12221-89   泄漏量標準：ANSIB16.104；GB/T 4213
    法蘭標準：GB/T9113；HG/T20592；ANSI；DIN   泄漏等級：硬密封IV級(0.01%閥額定容量)
    電動角型調節閥
    進口電動角型調節閥
    電動角型控制閥

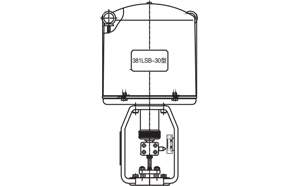

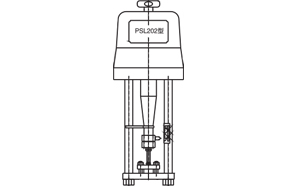

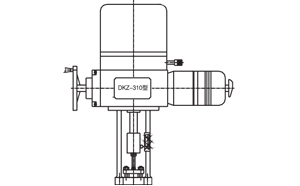

    執行機構：DKZ型(A型);381L型(B型);PSL型(C型)   回差：≤1.0%
    電源信號：AC220V，50Hz；AC380V，50Hz   死區：≤1.0%
    輸入信號：4-20mADC或1-5VDC   基本誤差：±1.0%
    輸出信號：4-20mADC(負載電阻500Ω以下)   保護等級：IP55
    閥作用：正作用；反作用   出線連接：普通S型G1/2；防爆X型G3/4
    控制動作：比例控制或NO-OFF控制   環境濕度：普通S型95%以下；防爆X型45%-85%
    功耗：A型/50VA；B型/150VA；C型220VA   隔爆等級：ExdⅡBT4
    手動裝置：帶手柄   過載保護：A、B型選配；C型標配

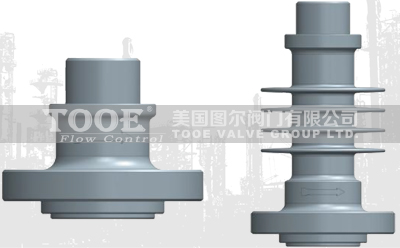

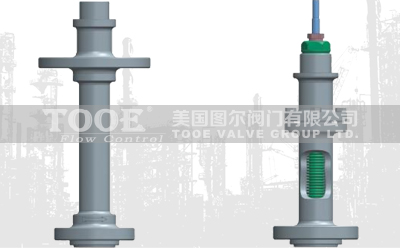

    電動角形調節閥閥蓋形式

    電動角型調節閥閥蓋形式
    電動角型調節閥技術參數

    - 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
    - 高溫型閥蓋
：通過散熱片增大閥蓋與周?chē)諝獾慕佑|面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶
-45℃~530℃
。
    - 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
    - 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會(huì )因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。

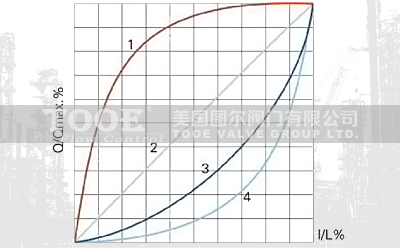

    電動角形調節閥流量特性

    電動角型調節閥流量特性
    電動角型調節閥性能特點

    調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會(huì )偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
    - 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
    - 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
    - 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

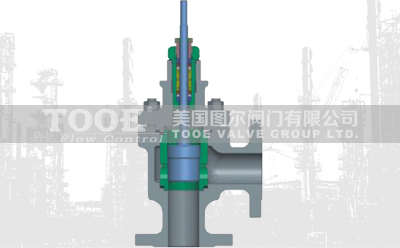

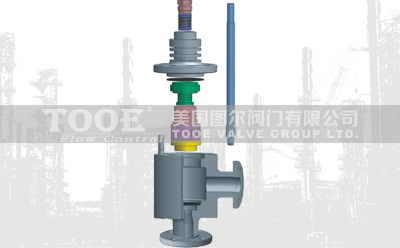

    電動角形調節閥構造原理

    電動角型調節閥構造原理
    電動角型調節閥工作原理
    公稱通徑
    DN/mm
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    閥座直徑
    mm
    10
    12
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    Kv
    線性
    1.8
    2.8
    4.4
    6.9
    11
    17
    27
    44
    69
    110
    176
    275
    440
    690
    等比
    1.6
    2.8
    4
    6.3
    10
    16
    25
    40
    63
    100
    160
    250
    400
    630
    額定行程
    mm
    16
    16
    16
    25
    25
    25
    25
    25
    40
    40
    40
    60
    60
    60

    單座角型調節閥采用頂部導向結構，實現對壓力、流量、溫度、液位等參數的調節。具有體積小、重量輕、泄漏量少、流路簡單、阻力小，適用于高壓差、高粘度、含有懸浮物和顆粒狀物質液體的調節，可以避免結焦，堵塞，也便于自潔和水清洗，角型閥一般適用于底進側出的場合，因為這樣可使調節有較好的穩定性。

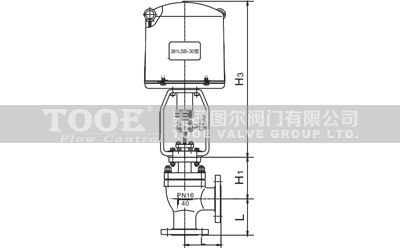

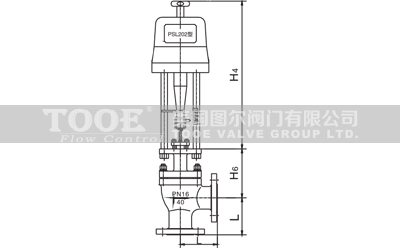

    電動角形調節閥尺寸結構

    電動角形調節閥產品特點
    電動角形調節閥結構尺寸CAD圖紙
    DN/mm
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    L
    PN16/40
    95
    100
    105
    115
    125
    145
    155
    175
    200
    225
    275
    PN64/100
    115
    115
    130
    130
    150
    170
    190
    215
    250
    275
    325

    聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動角形調節閥"產品。
