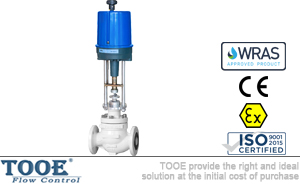

電動單座調節閥產品概述

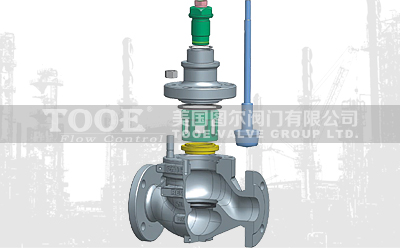

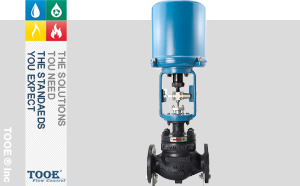

調節閥又名控制閥，通過接受調節控制單元輸出的控制信號，借助動力操作去改變流體流量。調節閥一般由執行機構和閥門組成。ZDLP型電動單座調節閥采用頂導向結構，閥體結構緊湊，流體通道呈S型六線，壓降損失小，流通量大，可調范圍廣，流量特性精度高。閥芯導向部分的導向面積大，具有抗震性能強的特點，調節閥配用接收ON-OFF或4-20mADC或1-5VDC的直流信號進行比例動作的小型、堅固、高精度的執行機構，更適用于要求可靠性及關閉性能高的高溫、低溫及高壓場合下使用�；\式單座調節閥，采用流體壓力不平衡型閥芯結構，特殊的單座閥芯與籠式頂部導向的閥內件組合結構，使其具備單座調節閥的特點外，同時兼有套筒調節閥的動態穩定性，籠式導向套還起到了抗沖刷、防空化到作用；快卸式到閥內件組合，十分便利于閥內件到更新。適用于小規格、高壓差、高溫等苛刻工況，尤其適合于各類漿料、聚合物、及高溫介質。
 |
 |
 |
電動單座調節閥技術參數
| 公稱通徑：DN20-DN450(3/4"-18") | 閥芯形式：非平衡式單座柱塞閥芯 | |
| 公稱壓力：PN 1.0Mpa-10Mpa(150LB-600LB) | 閥體形式：直通鑄造球型閥體 | |
| 適用溫度：-60℃~560℃ | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：V型聚四氟乙烯；柔性石墨 | |
| 連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW | 密封墊：金屬夾石墨密封墊 | |
| 流量特性：線性；等百分比；快開 | 可調范圍：50：1(Cv＜6.3 30:1) | |
| 法蘭端面距：IEC 60534；GB12221-89 | 泄漏量標準：ANSIB16.104；GB/T 4213 | |
| 法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 泄漏等級：硬密封IV級(0.01%閥額定容量);軟密封VI級(氣泡級) |
 |
 |
 |
| 執行機構：DKZ型(A型);381L型(B型);PSL型(C型) | 回差：≤1.0% | |
| 電源信號：AC220V，50Hz；AC380V，50Hz | 死區：≤1.0% | |
| 輸入信號：4-20mADC或1-5VDC | 基本誤差：±1.0% | |
| 輸出信號：4-20mADC(負載電阻500Ω以下) | 保護等級：IP55 | |
| 閥作用：正作用；反作用 | 出線連接：普通S型G1/2；防爆X型G3/4 | |
| 控制動作：比例控制或NO-OFF控制 | 環境濕度：普通S型95%以下；防爆X型45%-85% | |
| 功耗：A型/50VA；B型/150VA；C型220VA | 隔爆等級：ExdⅡBT4 | |
| 手動裝置：帶手柄 | 過載保護：A、B型選配；C型標配 |

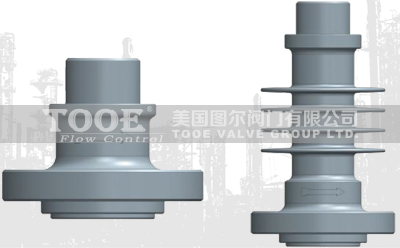

電動單座調節閥閥蓋形式
 |
 |
- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋
：通過散熱片增大閥蓋與周?chē)諝獾慕佑|面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶
-45℃~530℃
。

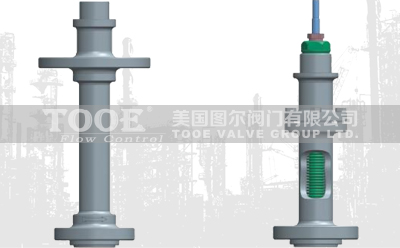

- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會(huì )因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。
電動單座調節閥流量特性
 |
 |
調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會(huì )偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。

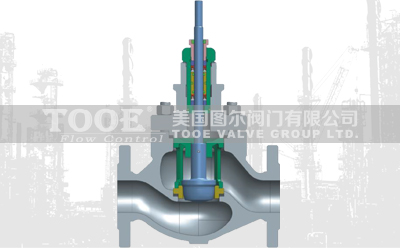

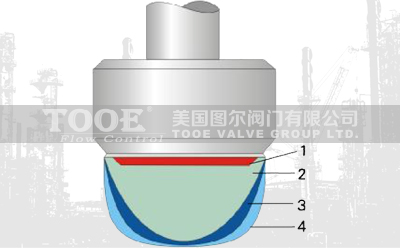

電動單座調節閥構造原理
 |
 |
|
公稱通徑
|
DN/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|||
|
閥座直徑
|
mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Kv
|
線性
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17
|
27
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
等比
|
1.6
|
2.8
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
980
|
1550
|
|
|
額定行程
|
mm
|
16
|
16
|
16
|
16
|
16
|
25
|
25
|
25
|
40
|
40
|
40
|
60
|
60
|
60
|
100
|
100
|
|
允許壓差
|
Mpa
|
1.73
|
1.73
|
1.73
|
1.73
|
1.5
|
1.0
|
0.8
|
0.6
|
2.0
|
1.1
|
0.7
|
2.3
|
1.2
|
0.6
|
1.1
|
0.5
|
|
執行器
|
381L
|
381LSA-20
|
381LSB-30
|
381LSB-50
|
381LSC-99
|
381LSC-160
|
|||||||||||
|
PLS
|
PSL-204
|
PSL-208
|
PSL-312
|
PSL-325
|
|||||||||||||
單座調節閥，采用頂部導向不平衡式結構，高強度、重載荷、S型流道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該類型調節閥適用于工況壓差較小的場合，關閉嚴密，適用于對介質流量或者壓力的調節。閥籠采用壓緊閥座設計，解決了傳統的螺紋擰入式閥座拆卸困難，泄漏量大等問題。采用流開式設計，介質趨向于閥門開啟的方向，小開度可控性好，流量特性畸變小。根據工況要求可選擇降噪音、抗氣蝕的特殊閥籠。

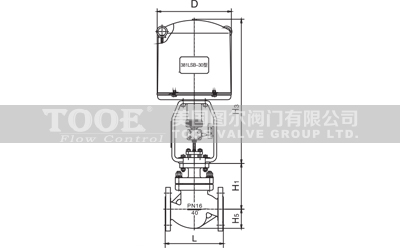

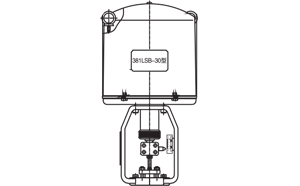

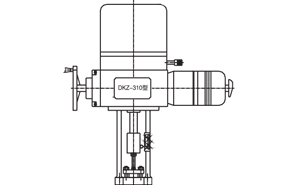

電動單座調節閥尺寸結構
 |
 |
|
DN/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
L
|
PN16/40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
640
|
710
|
|
PN64/100
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
670
|
750
|
|
|
kg
PSL系列 |
PN16/40
|
10
|
12
|
15
|
17
|
18
|
34
|
46
|
54
|
76
|
79
|
100
|
-
|
-
|
|
PN64/100
|
13
|
16
|
19
|
26
|
27
|
43
|
69
|
85
|
120
|
125
|
150
|
-
|
-
|
|
|
kg
381L系列 |
PN16
|
24
|
24
|
28
|
32
|
38
|
69
|
79
|
89
|
165
|
170
|
245
|
545
|
725
|
|
PN40
|
25
|
25
|
32
|
37
|
43
|
74
|
89
|
104
|
188
|
200
|
295
|
675
|
885
|
|
|
PN100
|
25
|
25
|
40
|
45
|
48
|
91
|
111
|
139
|
145
|
250
|
415
|
735
|
985
|
|
