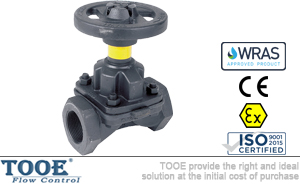

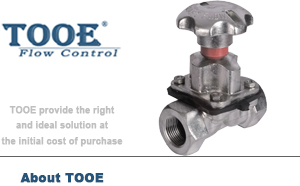

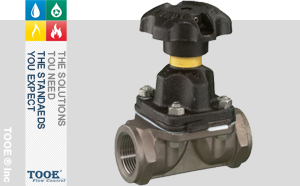

絲扣螺紋隔膜閥概述

內螺紋隔膜閥專用于控制一般腐蝕性介質，可供各類管路或設備上作啟閉及節流用。隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會(huì )產生介質外漏。閥門以手輪轉動為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

絲扣螺紋隔膜閥參數

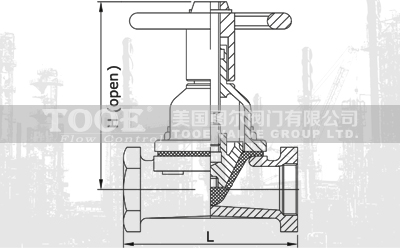

絲扣螺紋隔膜閥尺寸

	DN	L	H	KG
	15	65	92	0.8
	20	85	103	1.1
	25	110	120	1.9
	32	120	156	3.3
	40	140	163	4.2
	50	165	192	5.8
	65	203	225	9.5
	80	254	246	16.2
