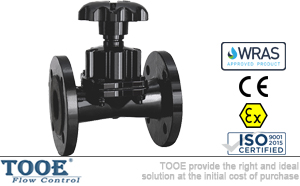

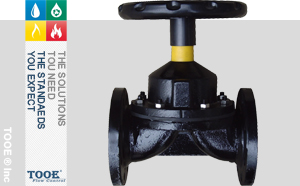

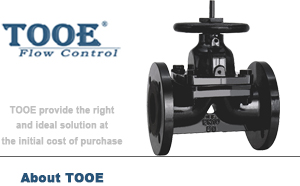

全襯膠隔膜閥概述

襯膠隔膜閥用于控制非腐蝕性或一般腐蝕性介質。在原隔膜閥門的基礎上，閥體內腔過流表面襯里各種橡膠(丁腈橡膠NBR、三元乙丙橡膠EPDM)，適用于不同工作溫度和流體管路。隔膜閥是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會(huì )產生介質外漏。以壓縮空氣為動力帶動傳動螺桿，使閥芯上下運動，同時拉動膜片上下運動使其關閉和打開。

全襯膠隔膜閥參數

全襯膠隔膜閥原理

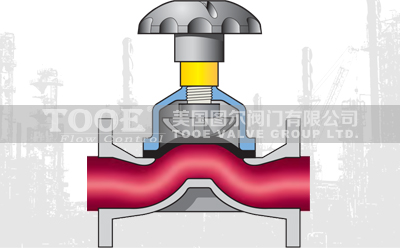

1、堰式隔膜閥(G41)：閥體流道中以屋脊形結構與隔膜構成密封副的隔膜閥稱為堰式(屋脊式)隔膜閥，也稱突緣式。堰式隔膜閥的導流堰作為閥體的一部分，相當于閥座，隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程，從而減小了隔膜的應力和應變。關閉時，帶有隔膜的閥瓣下移，使其與閥體的堰(脊背)密封，達到切斷流體的要求。

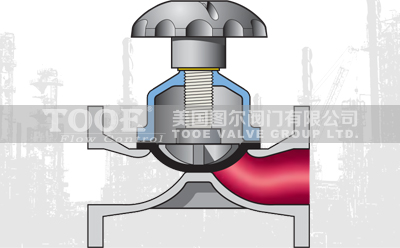

2、直流式隔膜閥(G45)：具有截止閥和屋脊式隔膜閥的特點，閥座密封采用包覆非金屬材料的金屬閥瓣，具有較高的承載能力和密封性。另有隔膜作為中法蘭密封和閥桿填料密封，又作為隔離閥體和閥蓋的屏障，密封可靠，閥體流道呈線形，流通能力好，流阻系數小，其結構形式與閘閥相似，閘板式隔膜閥流體阻力最小，適合于輸送粘性物料。

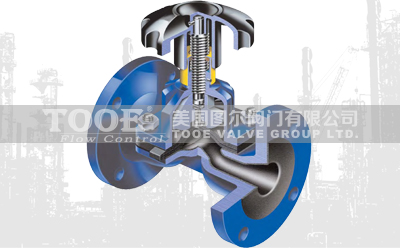

3、直通式隔膜閥(G46)：其流體的通道近似直線，流阻小，行程較長(相對于堰式)。對隔膜撓性要求較高，切斷性能和流通性能均佳，耐腐蝕，能包容顆粒狀介質，密封面積大，密封性能好，可適用于真空度高的管道。

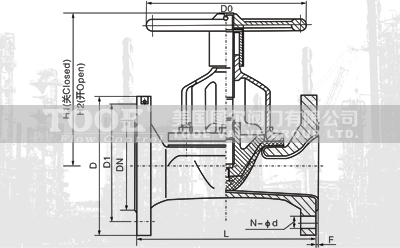

全襯膠隔膜閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口全襯膠隔膜閥"產品。
