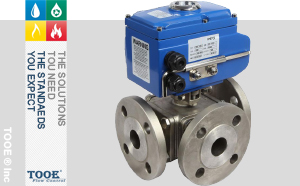

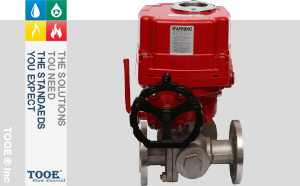

電動法蘭三通球閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 電動球閥 |
| 產品信息 | |
| 產品型號：Q944/5F;AG-2-3-4/5-F | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN15-DN400 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動法蘭三通球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
電動法蘭三通球閥概述
電動三通球閥可為L(cháng)形和T形，L形(Q944F)三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形(Q945F)三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。
 |
 |
 |
電動三通球閥由角行程系列智能式執行機構和三通球閥組成，是一種旋轉類切斷調節閥門，電動三通球閥能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉，也可使三個通道相互連通，現時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。
 |
 |
 |
電動法蘭三通球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN400(1/2"-16") | 執行器形式：精小型、QT電子式、防爆型 | |
| 公稱壓力：1.6Mpa-6.4Mpa | 環境溫度：-25℃~55℃ | |
| 適用介質：水、油、氣 | 環境濕度：10~90%RH | |
| 適用溫度：-20~300℃ | 電源電壓：110VAC；220VAC；380VAC；50/60Hz | |
| 閥體材質：WCB / CF8 / CF8M | 輸入信號：4-20mADC或1~5VDC | |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 輸出信號：4-20mADC | |
| 球體材質：CF8 / CF8M | 行程：90°~120°/±10° | |
| 閥桿材質：SUS304 / SUS316 | 動作時間：7s-120s | |
| 填料材質：聚四氟乙烯PTFE | 絕緣電阻：100MΩ(500VDC) | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 防護等級：IP65；IP67；IP68 | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 防爆等級：Exd II BT4；Exd II CT6 | |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 電機保護：過熱保護器(自動恢復型) | |
| 防火標準：API 6FA；API 607；JB/T 6899 | 手動控制：可拆卸扳手/手輪 | |
| 檢驗試驗：GB/T 19672；API 598 | 扭矩范圍：7N.m-2000N.m |

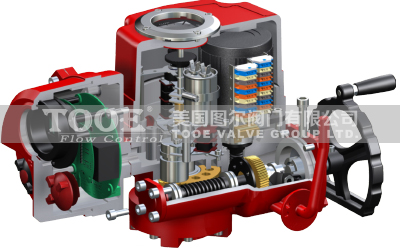

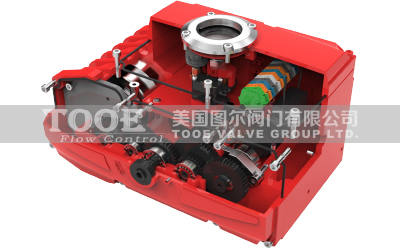

電動法蘭三通球閥特點
 |
 |
1.殼體-殼蓋由硬質鋁合金制成，具有陽極氧化處理和聚酯粉末涂層。高耐腐蝕，防水等級為IP67、IP68和防爆型是可選的。
2.電機—全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，F級絕緣等級。內部熱保護開關避免損壞電機。
3.手動手輪—手輪設計安全可靠省力。當執行器未通電時，將離合器拉到正確的位置后，可以用手輪操作。一旦通電，離合器將自動返回。
4.位置指示器—安裝在中心軸上，用于觀察閥門的位置。為了避免沉積和觀察方便，它是由凸透鏡設計的。
5.加熱器和恒溫器—用于控制執行器內的溫度，以避免內部潮濕。
6.限位開關—兩機械和電子雙限位。機械限位螺絲可調。電子限位開關是由凸輪控制的SPDT。限位開關的位置可以通過調整精確方便地設定。
7.扭矩開關—提供過載保護(TEOHQ005/008/010除外)，并且當閥門堵塞時，通過自動切斷電源來避免閥門和執行器的損壞。
8.自鎖—精密蝸輪蝸桿傳動大扭矩，噪音低(最高50dB)。自鎖功能可防止反轉，確保穩定型和可靠性。潤滑油在出廠前已經添加。
9.防脫螺栓—拆下蓋子時，螺栓將附著在蓋板上。所有外部螺栓均采用不銹鋼制成。
10.安裝—電動執行器底部的安裝尺寸符合國際標準ISO5211和DIN3337。執行器可以垂直或水平安裝。
11.線路—電路控制電路符合單相或三相電源標準，布局合理緊湊。端子有效滿足各種附加功能要求。
12.智能模塊—采用高度集成，低功耗的MCU和模擬電路控制板。全金屬外部安裝，電機熱源和控制板有效分離，提高了執行器的抗干擾和耐熱性。
13.閥位數字顯示—執行器打開和關閉期間，液晶顯示屏上顯示閥門位置的變化(智能調節型)。
14.相序自動化調整—智能執行器自動連接到三相電源相序。

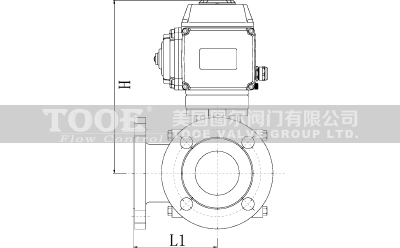

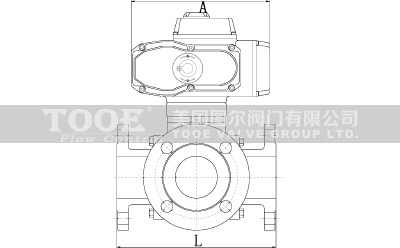

電動法蘭三通球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
150
|
160
|
180
|
200
|
220
|
240
|
260
|
280
|
320
|
380
|
440
|
550
|
|
L1
|
75
|
80
|
90
|
100
|
110
|
120
|
130
|
140
|
160
|
190
|
220
|
275
|
|
A
|
165
|
165
|
212
|
212
|
259
|
259
|
259
|
259
|
284
|
284
|
284
|
500
|
|
H
|
200
|
210
|
240
|
250
|
310
|
320
|
335
|
365
|
420
|
440
|
470
|
700
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動法蘭三通球閥"產品。
