微型電動球閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 電動球閥 |
| 產品信息 | |
| 產品型號：Q911F;CWX;AG-2-2-1-F | 產品壓力：1.0Mpa 1.6Mpa |
| 產品口徑：DN10-DN32 | 產品材質：黃銅 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【微型電動球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
微型電動球閥概述
微型電動球閥適用于IC卡水表、熱計量表、空調自動加濕、暖通空調、地暖，水處理系統、自動排水設備、高效節水器具、清洗設備，醫療設備、消防設備、自動灌溉、太陽能供水設備，工業自控小型設備、環保等領域，替換電磁閥門不能穩定工作的場合。
 |
 |
 |
微型電動球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN10 / DN15 / DN20 / DN25 | 開關時間：≤5S | |
| 公稱壓力：1.0Mpa / 1.6Mpa | 執行器扭矩：2 N.M | |
| 適用介質：水 / 油品 / 氣體 | 手動方式：帶（可選不帶手動） | |
| 介質溫度：0℃~95℃ | 開關指示：帶（可選不帶指示） | |
| 環境溫度：-15℃~50℃ | 靜態電流：≤500MA | |
| 閥體材質：黃銅 / 304 / 316 / 316L | 防護等級：IP67 | |
| 球體材質：304 / 316 | 額定電壓：DC5V、DC12、DC24 | |
| 墊座：PTFE四氟乙烯 | DC/AC9-24V、AC/DC9-35V | |
| 密封件：EPDM、FKM | 線路控制：CR2 01，CR2 02，CR3 01 | |
| 視窗：透明PC | CR3 02，CR3 03 ，CR3 04 | |
| 手輪：POM | CR501,CR7 01,CR7 02,CR7 03 | |
| 執行器：PC工程塑料 | 線長：0.5m / 1.5m（可選） |
微型電動球閥特點
 |
 |

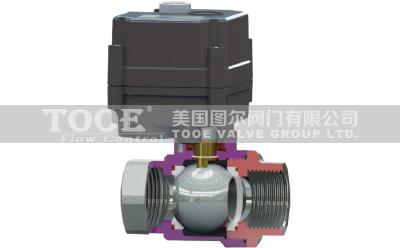

設計特點：采用銅加不銹鋼齒輪設計，精度高輸出力矩大；外型小巧，結構緊湊，安裝簡易，適用于小型設備；運行電流低，可以使用電池供電；密封性能良好，防護等級IP67；配有手動裝置，操作安全簡易；壽命長達7萬次到10萬次(2013年于寧波江東西格瑪產品檢測服務所試驗室測試)。

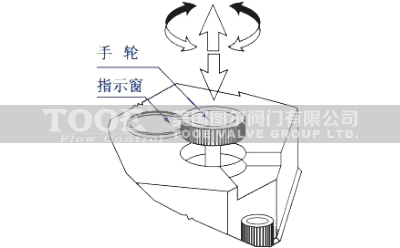

手動使用說明：手動功能必須斷電使用；將手動按鈕提起，再緩慢旋轉手輪至所需閥位；示窗中指針上的紅線與管道平行為開，與管道垂直為關；使用手動功能完畢須將手動按鈕復位，以便電動功能正常使用。

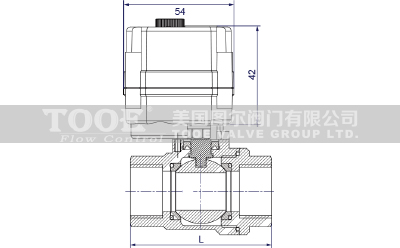

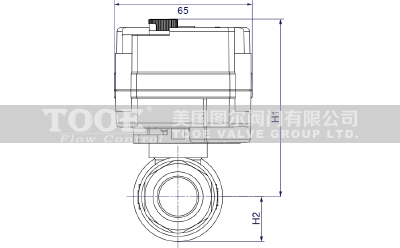

微型電動球閥尺寸
 |
 |
|
DN
|
3/8"
|
1/2"
|
3/4"
|
1"
|
|
材質
|
黃銅
|
|||
|
L
|
49
|
56
|
66
|
71
|
|
H1
|
68.5
|
71
|
74
|
76
|
|
H2
|
12
|
18
|
19
|
22
|
|
|
||||
|
DN
|
3/8"
|
1/2"
|
3/4"
|
1"
|
|
材質
|
不銹鋼
|
|||
|
L
|
51
|
63
|
72
|
81
|
|
H1
|
70
|
70
|
74
|
82
|
|
H2
|
14
|
17
|
20
|
24
|
微型電動球閥線路控制
| CR2-01（2 線控制） | CR2-02 (2 線控制-斷電復位） | |
|
紅線接通正極,黑線接通負極,閥門關閉,到位后執行器內部自動斷電。 黑線接通正極,紅線接通負極,閥門打開,到位后執行器內部自動斷電。 電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作 |
紅線、黑線接電源。 當開關閉合,閥門打開,到位后執行器內部自動斷電。 當開關斷開,閥門關閉,到位后執行器內部自動斷電。 電壓選配：AC/DC9-35V 不得超過電壓工作 |
|
| CR3-01（3 線控制） | CR3-02（3 線控制） | |
|
紅線、綠線接正極,黑線接負極。 開關與紅線接通,閥門打開,到位后執行器內部自動斷電。 開關與綠色接通,閥門關閉,到位后執行器內部自動斷電。 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作 |
紅線接正極,綠線與黑線接負極。 當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。 當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。 電壓選配有三種：DC7V-35V 不得超過電壓工作 |
|
| CR3-03（3 線控制） | CR3-04（3 線控制） | |
|
紅線、綠線接正極,黑線接負極。 當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。 當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。 電壓選配：DC12V，DC24V,AC/DC9-35V 不得超過電壓工作 |
紅線、綠線接正極,黑線接負極。 開關與紅線接通,閥門關閉,到位后執行器內部自動斷電。 開關與綠色接通,閥門打開,到位后執行器內部自動斷電。 電壓選配：DC5V，DC12V，DC24V 不得超過電壓工作 嚴禁通電連接電源線 |
|
| CR5-01（5線控制，帶反饋信號） | CR7-01（7線控制） | |
|
紅線接通正極,黑線接通負極,閥門全關并保持。 黑線接通正極,紅線接通負極,閥門全開并保持。 綠線和白線接閥門全開信號線。 黃線和白線接閥門全關信號線。 電壓選配：DC5V/DC12V/DC24V 不得超過電壓工作 反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A |
紅線接正極,綠線與黑線接負極。 當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。 當綠線開關斷開,閥門關閉,到位后執行器內部自動斷電。 藍線和灰線接閥門全開信號線。 黃線和白線接閥門全關信號線。 電壓選配DC7--35V，DC5V，DC12V，DC24V； 不得超過電壓工作 反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A |
|
| CR7-02（7線控制） | CR7-03（7線控制） | |
|
紅線、綠線接正極,黑線接負極。 開關與紅線接通,閥門打開,閥門全開到位后執行器內部自動斷電。 開關與綠色接通,閥門關閉,閥門全關到位后執行器內部自動斷電。 藍線和灰線接閥門全開信號線。 黃線和白線接閥門全關信號線。 電壓選配：DC5V，DC12V，DC24V，AC/DC9-35V 不得超過電壓工作 反饋帶載能力:最大電壓DC36V,AC220V;最大電流0.4A |
紅線、綠線接正極,與黑線接負極。 當綠線開關閉合,閥門打開,到位后執行器內部自動斷電。 當綠線開關斷開,閥門閉合,到位后執行器內部自動斷電。 藍線和灰線接閥門全開信號線。 黃線和白線接閥門全關信號線。 電壓選配：電壓選配：DC12V，DC24V，AC/DC9-35V。 不得超過電壓工作 |
