美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動高真空蝶閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

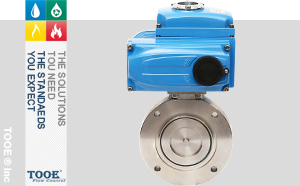

電動高真空蝶閥概述

GID系列電動真空蝶閥利用電動裝置驅動閥板做開啟或關閉動作，常規出廠為無源觸點型，可選開關型和調節型電動執行器來實現調節控制。高真空蝶閥具有高流導，管道安裝緊湊等特點，是接通或切斷真空管路的氣流為目的一種裝置。適用于空氣和非腐蝕性氣體的高真空的管路中。

電動高真空蝶閥參數

公稱通徑：DN32-DN1200		適用溫度：-30℃~150℃
適用介質：純凈空氣，非腐蝕性氣體		連接標準：JB/T919；GB/T6070
閥門材質：碳鋼、不銹鋼		密封件：丁腈橡膠、氟橡膠
閥門漏率：≤1.3×10(負四次方)Pa.L/S		適用范圍：10(五次方)~1.3×10(負四次方)Pa
動作時間：10s、20s、30s		電源電壓：AC220V/50HZ、AC110V、DC24V

電動高真空蝶閥尺寸

DN	40	50	65	80	100	150	200	250	300	400	500
D	85	110	125	145	170	220	275	330	380	500	600
Do	70	90	105	125	145	195	250	300	350	465	565
D1	44	55	70	85	105	156	208	258	308	408	510
B	22	22	26	30	30	35	40	45	55	60	80
H	183	195	203	213	231	251	315	343	368	451	535
B1	139	139	139	139	139	139	147	147	147	182	182
L	157	157	157	157	157	157	207	207	207	256	280
n-φc	4-φ7	4-φ9	4-φ9	4-φ9	4-φ12	8-φ12	8-φ12	8-φ14	8-φ14	8-φ18	12-φ18

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口電動高真空蝶閥"產品。

為您推薦：蝶閥 真空蝶閥
