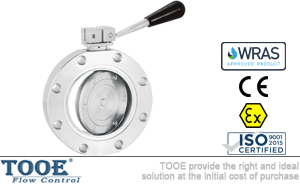

手動高真空蝶閥概述

GI手動高真空蝶閥有手柄操作和渦輪操作兩種形式，具有開閉多位鎖定功能，閥板啟閉角度為90度。高真空蝶閥具有高流導，管道安裝緊湊等特點，是接通或切斷真空管路的氣流為目的一種閥門裝置。適用于空氣和非腐蝕性氣體的高真空的管路中。

手動高真空蝶閥參數

公稱通徑：DN32-DN1200		適用溫度：-30℃~150℃
適用介質：純凈空氣，非腐蝕性氣體		連接標準：JB/T919；GB/T6070
閥體材質：碳鋼、不銹鋼		密封件：丁腈橡膠、氟橡膠
閥門漏率：≤1.3×10(負四次方)Pa.L/S		適用范圍：10(五次方)~1.3×10(負四次方)Pa

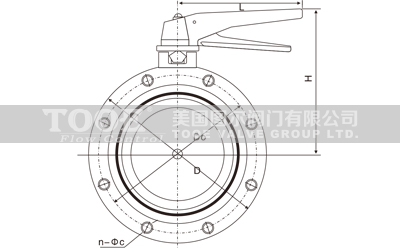

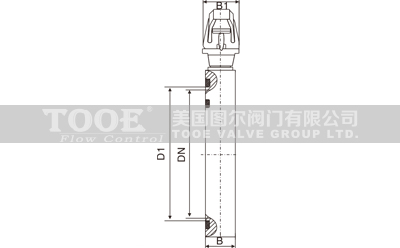

手動高真空蝶閥尺寸

DN	32	40	50	65	80	100	150	200	250	300	400
D	78	85	110	125	145	170	220	275	330	380	500
Do	64	70	90	105	125	145	195	250	300	350	465
D1	36	44	55	70	85	105	156	208	258	308	408
B	22	22	22	26	30	30	35	40	45	55	60
H	32	40	50	130	140	153	179	208	234	300	345
B1	36	36	36	38	38	38	40	40	45	55	60
L	115	115	115	135	135	135	165	185	300	350	500
n-φc	4-φ7	4-φ7	4-φ9	4-φ9	4-φ9	4-φ12	8-φ12	8-φ12	8-φ14	8-φ14	8-φ18
