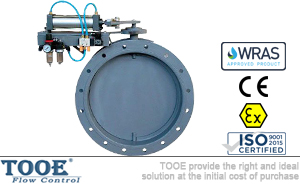

氣動通風蝶閥概述

通風蝶閥是一種非密封型蝶閥，廣泛適用于冶金、礦山、電力等生產過程中各種空氣、熱風、煙塵氣等介質的管道上，用以啟閉或調節流量。

氣動通風蝶閥參數

公稱通徑：DN50-DN2000		公稱壓力：≤1.0Mpa
適用溫度：≤425℃		適用介質：煤氣、含塵氣體、煙道氣
密封試驗：≤1.5%泄漏量		連接方式：法蘭連接
設計標準：GB/T12238；JB/T8692		連接法蘭：GB/T9113
結構長度：GB/T12221		試驗檢驗：JB/T8692；GB/T13927
閥門材質：碳鋼/不銹鋼		閥板材質：碳鋼/不銹鋼
閥桿材質：不銹鋼		填料材質：柔性石墨

氣動通風蝶閥特點

- 通風蝶閥采用焊接結構，構造簡單、緊湊，重量輕。
- 采用中線式蝶板，短閥體；無流向限制，流阻小、流通量大，操作輕便。
- 閥門填料采用耐高溫石墨，適用于煙塵介質的，在填料函的靠近介質一側設計了防塵結構，延長了填料使用壽命。
- 對于大口徑和高溫工況，閥軸在閥體外部設置推力滾動軸承和碟式推力彈簧，大大降低操作力矩，同時可消除零部件熱膨脹對性能的影響。

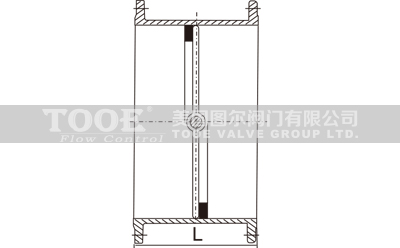

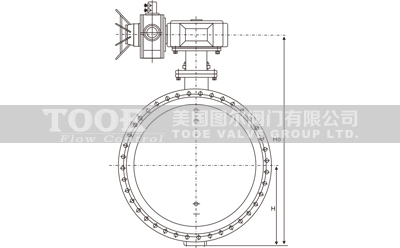

氣動通風蝶閥尺寸

DN	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200	1400
L	127	140	140	152	165	180	180	200	200	220	220	240	240	260	260	280	300
H	105	120	132	160	187	220	245	270	297	322	377	430	487	537	587	702	782
Ho	486	516	541	779	836	901	954	1003	1058	1111	1233	1338	1452	1588	1689	1938	2670
