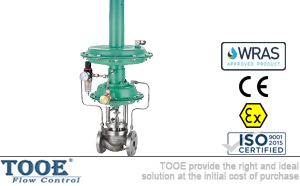

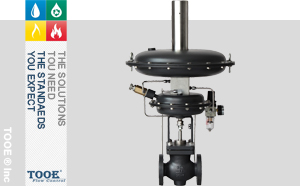

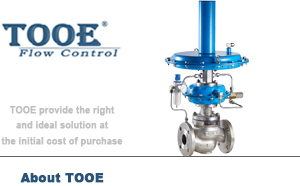

| 產品信息 | |
| 產品型號：QG-1-6-I-C/S;ZZYVP;ZZHP | 產品壓力：PN1.0Mpa-6.4Mpa |
| 產品口徑：DN20-DN100 | 產品材質：鑄鋼；不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【自力式氮封閥/供氮閥/泄氮閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
自力式氮封閥/供氮閥/泄氮閥產品概述

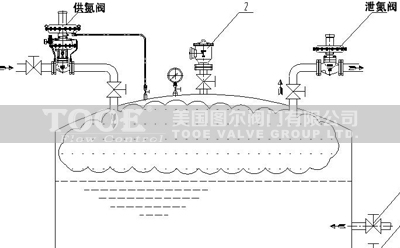

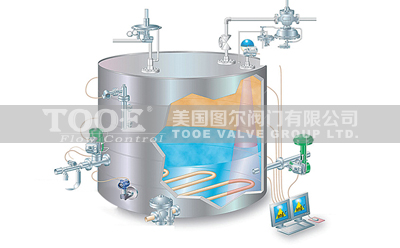

氮封裝置控制閥，由控制閥門、執行器、壓力彈簧、指揮器、脈沖管等部件組成。氮封系統是基于壓力的氣封工藝，可確保儲罐頂部空間處于惰性氣體保護與微正壓控制之下。氮封裝置常規情況是由供氮閥、泄氮閥和呼吸閥三大部份組成。當罐內壓力升高超過設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力快速泄放。在儲罐內壓力降低時，泄氮閥處于關閉狀態，供氮閥開啟，向罐內注入氮氣并保證儲罐處于微正壓的狀態。供氮閥氮氣源壓力保持在0.2~0.8MPa之間的一個固定值，壓力越穩定、供氮閥調節精度越高、氮封壓力越平穩；儲罐頂部的呼吸閥，是在氮封裝置失靈或不能滿足流量要求時，儲罐內壓力劇增或減小，導致呼吸閥開啟，排出氮氣，或吸入空氣，起到保護儲罐作用，正常情況下，呼吸閥處于關閉狀態。
 |
 |
 |
自力式氮封閥/供氮閥/泄氮閥技術參數
| 公稱通徑：DN20-DN100 | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 公稱壓力：PN1.0；1.6；4.0；6.4Mpa | 閥芯材料：不銹鋼；不銹鋼鑲嵌橡膠圈 | |
| 適用溫度：≤80℃ | 閥桿材料：不銹鋼 | |
| 閥芯型式：?jiǎn)巫�；雙座；套筒 | 膜蓋材料：鋼板鍍鋅 | |
| 流量特性：快開 | 膜片材料：丁腈橡膠；氟橡膠；耐油橡膠 | |
| 設定值偏差：±5% | 壓力平衡：不銹鋼波紋管 | |
| 允許泄漏量：標準型-IV級(符合GB/T4312-92標準) | 允許泄漏量：嚴密型-VI級(符合GB/T4312-92標準) | |
| 壓力設定范圍(Kpa)：0.4~0.5；5~10；9~14；13~19；18~24；22~28；27~33；36~44；42~51；49~58；56~66 | ||
自力式氮封閥/供氮閥/泄氮閥額定流量系數、額定行程、性能
|
供氮裝置
|
|||||||||||||||
|
公稱通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
||||||||
|
閥座通徑
|
5
|
6
|
7
|
8
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數
|
0.2
|
0.32
|
0.5
|
0.8
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程
|
8
|
|
|
|
|
|
|
|
|
10
|
10
|
14
|
20
|
20
|
25
|
|
泄氮裝置
|
||||||||
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
閥座通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
流量系數
|
6.9
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
|
額定行程
|
8
|
8
|
10
|
10
|
14
|
20
|
20
|
25
|
自力式氮封閥/供氮閥/泄氮閥工作原理
 |
 |
- 供氮裝置(供氮閥)無需外加能源，利用被調介質自身能量為動力源，自動控制閥后壓力或儲罐壓力，使儲罐壓力保持恒定�，F已廣泛應用于化工儲罐氮封、醫藥儲罐氮封、超純水氮封、食用油氮封、導熱油槽罐氮封等需要與空氣隔絕的氮封保護系統。供氮閥閥芯的初始位置是開啟位置，當指揮器執行器檢測到閥后壓力升高至設定值，自動關閉指揮器，隨即主閥開度逐漸減小，直到閥后壓力穩定在設定的給定值。供氮裝置工作原理：將設在灌頂的取壓點的介質經導壓管引入檢測機構，介質在檢測元件上產生一個作用力與預設彈簧預緊力相平衡。當罐內壓力降低至低于供氮裝置壓力設定點時，平衡破壞，使指揮器閥芯打開，使閥前氣體經減壓閥、節流閥，進入主閥執行機構上、下膜室，打開主閥閥芯，向罐內充注氮氣；當罐內壓力升至供氮裝置壓力設定點，由于預設彈簧力，關閉指揮器閥芯、由于主閥執行機構中的彈簧作用，關閉主閥，停止供氮。
- 泄氮裝置(泄氮閥)是一種無需外加能源，利用被調介質本身壓力變化而實現自動調節的控制閥。泄氮裝置(泄氮閥)從30mmH2O至0.2MPa均可分段調節，泄氮裝置(泄氮閥)為氮封閥的泄壓部分：當罐內壓力升高至設定值時，供氮閥關閉，泄氮閥打開，將罐內多余壓力泄放。泄氨裝置工作原理：該裝置采用內反饋結構，介質直接經閥蓋進入檢測機構，介質在檢測元件上產生一個作用力預設彈簧預緊力相平衡。當罐內壓力升高至于泄氨裝置壓力設定點，平衡被破壞，使閥芯上移，打開閥門，向外界泄放氮氣；當罐內壓力降至泄氨裝置壓力設定點，由于預設彈簧力作用，關閉閥門。
自力式氮封閥/供氮閥/泄氮閥尺寸結構
 |
 |

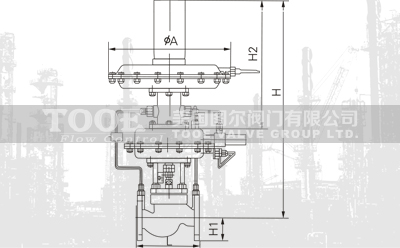

| 供氮裝置(供氮閥) |

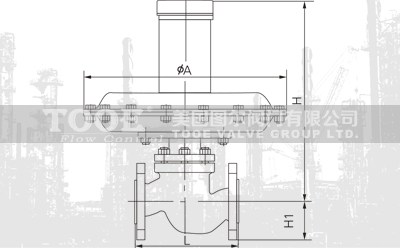

泄氮裝置(泄氮閥)
|
| 供氮裝置外形尺寸及重量 | |||||||
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
A
|
308
|
308
|
308
|
308
|
394
|
394
|
394
|
|
H2
|
415
|
415
|
415
|
415
|
415
|
415
|
415
|
|
H1
|
60
|
75
|
80
|
85
|
95
|
105
|
120
|
|
H
|
720
|
730
|
730
|
750
|
790
|
840
|
890
|
|
KG
|
32
|
35
|
40
|
50
|
90
|
115
|
280
|
| 泄氮裝置外形尺寸及重量 | |||||||
|
DN
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
A
|
308
|
308
|
308
|
308
|
394
|
394
|
394
|
|
H1
|
60
|
75
|
80
|
85
|
95
|
105
|
120
|
|
H
|
380
|
400
|
420
|
430
|
550
|
560
|
570
|
|
KG
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口自力式氮封閥/供氮閥/泄氮閥"產品。
