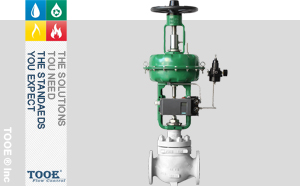

氣動薄膜套筒調節閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 調節閥 > 氣動調節閥 |
| 產品信息 | |
| 產品型號：PG-2-2-1-1/2;ZJHM | 產品壓力：PN1.0Mpa-10Mpa |
| 產品口徑：DN20-DN300 | 產品材質：鑄鋼;不銹鋼304/316/316L |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動薄膜套筒調節閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

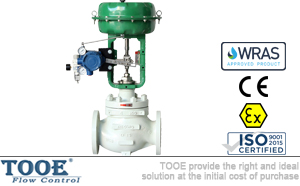

氣動薄膜套筒調節閥產品概述
氣動調節閥又稱直行程氣動控制閥，是以壓縮空氣作為動力源，以氣動薄膜執行器為驅動機構，結合閥門定位器接收來自PLC或控制儀表輸出的信號，實現自動控制調節閥開度，精準的調節介質流量、壓力、溫度參數的給定值。ZJHM型氣動薄膜套筒調節閥采用套筒導向，壓力平衡型雙密封面、單密封面結構，是一種力平衡的調節閥，閥體結構緊湊，流體通道呈S流線型，優點為壓降損失小，流通量大，可調范圍廣，流量特性精度高。調節閥配用多彈簧式薄膜執行機構，具有結構小輸出力大，更適用于要求動態穩定性好，噪音低，空化/閃蒸等，高低溫，高壓差流體控制條件下使用。
 |
 |
 |
氣動薄膜套筒調節閥技術參數
| 公稱通徑：DN20-DN300(3/4"-12") | 閥芯形式：平衡式套筒型閥芯 | |
| 公稱壓力：PN 1.0Mpa-10Mpa(150LB-600LB) | 閥體形式：直通鑄造球型閥體 | |
| 適用溫度：-60℃~560℃ | 閥體材質：鑄鋼WCB；不銹鋼304/316/316L | |
| 適用介質：水；蒸汽；油品等 | 填料材質：V型聚四氟乙烯；柔性石墨 | |
| 連接方式：法蘭FF/RF/MF/RTJ；焊接SW/BW | 密封墊：金屬夾石墨密封墊 | |
| 流量特性：線性；等百分比；快開 | 可調范圍：50：1 | |
| 法蘭端面距：IEC 60534；GB12221-89 | 泄漏量標準：ANSIB16.104；GB/T 4213 | |
| 法蘭標準：GB/T9113；HG/T20592-2009；JB；ANSI；JIS；DIN | 泄漏等級：硬密封IV級(0.01%閥額定容量);軟密封VI級(氣泡級) |
 |
 |
 |

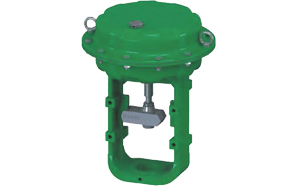

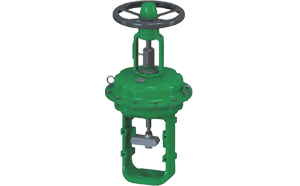

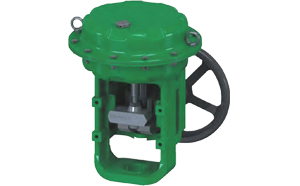

氣動執行機構，為多彈簧薄膜式執行機構，具有重量輕、體積小、輸出力穩定等特點。氣源通過作用在執行器內部的膜片，克服彈簧的反作用力做上下直線運動。在無氣源壓力時，壓縮彈簧反彈釋放壓力推動執行器的推軸往上或者往下運動。該系列執行機構按作用方式不同可分為正作用與反作用兩種類型。薄膜式氣動執行器可選配側裝手輪或頂裝手輪，在現場斷氣源之后，用戶可以通過搖動手輪，來實現閥門的開啟或者關閉。
| 執行器型式： | 多彈簧式薄膜執行機構 |
| 閥作用： | 氣關式FO(配正作用執行機構)，當氣源故障時，執行機構彈簧將閥打開 |
| 氣關式FC(配反作用執行機構)，當氣源故障時，執行機構彈簧將閥關閉 | |
| 膜片材料： | 丁腈橡膠夾增強滌綸織物 |
| 供氣壓力： | 140KPa-340KPa |
| 信號接口： | 內螺紋M16×1.5 |
| 彈簧量程： | 20KPa-100KPa；40KPa-200KPa；80KPa-240KPa |
| 回差： | 小于全行程的1%(帶定位器)；小于全行程的3%-5%(不帶定位器) |
| 基本誤差： | 小于全行程的±1%(帶定位器)；小于全行程的±5%(不帶定位器) |
| 附件(選配)： | 定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，繼動器，保位閥 |

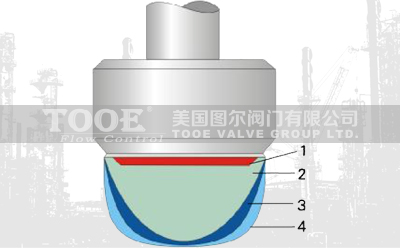

氣動薄膜套筒調節閥閥蓋形式
 |
 |

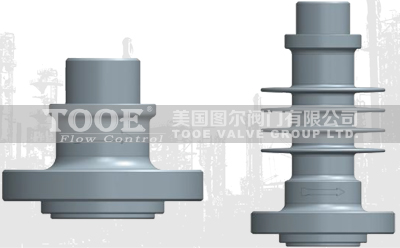

- 標準型閥蓋：為常溫上閥蓋，閥蓋材質與閥體材質完全一樣，起到封閉閥體和連接執行機構的作用；工作溫度∶-30℃~260℃。
- 高溫型閥蓋
：通過散熱片增大閥蓋與周?chē)諝獾慕佑|面積，起到散熱作用。有效保護填料及執行機構；工作溫度∶
-45℃~530℃
。

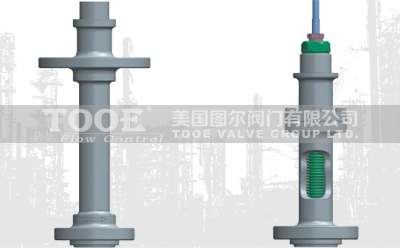

- 低溫伸長型閥蓋：適用于低溫狀態下的介質(如液氧、液氮)，該類型上閥蓋能有效保護填料和執行機構；工作溫度∶-196℃~45℃。
- 金屬波紋管密封閥蓋：閥蓋內裝有不銹鋼波紋管組件，將介質與外界隔絕，并能保證閥桿作上下移動；此外在上閥蓋里面仍有標準填料函，確保不會(huì )因介質外漏而造成浪費或引起環境污染；工作溫度∶-60℃-530℃。
氣動薄膜套筒調節閥流量特性
 |
 |

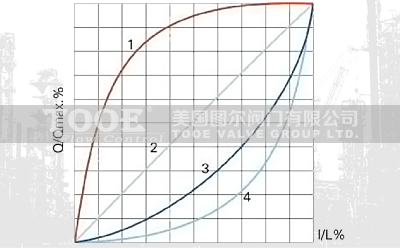

調節閥的流量特性是在閥兩端壓差不變的情況下，不可壓縮流體通過調節閥的流量與開度之間的關系，這種流量特性叫做固有流量特性。典型的固有流量特性有線性特性和等百分特性。實際上，調節閥控制工藝介質時，開度的變化閥上壓差也是相應變化的。在這種情況下，調節閥的開度與流量之間的特性曲線就會(huì )偏離固有流量特性曲線，我們把這種流量特性叫做實際的流量特性。
- 快開流量特性：用于開關控制系統,要求開度較小時就有較大的流量,隨開度的增加,流量很快就達到最大，此后再增加開度，流量的變化很小。
- 線性流量特性：指調節閥的流量與開度成直線比例關系。通常用于壓差變化小，幾乎恒定，或閥門上的壓力降成為系統的主要壓力降時。
- 等百分比流量特性：指行程變化所引起的流量變化率與此點原來的流量成正比關系。通常用于要求較大的可調范圍，或整個系統的壓力損失大大高于閥門的力損失，或開度變化、閥上壓差變化相對較大。
氣動薄膜套筒調節閥構造原理
 |
 |
|
公稱通徑/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
閥座直徑/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
Kv
|
線性
|
6.9
|
11
|
17
|
27
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等比
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
|
額定行程/mm
|
16
|
16
|
25
|
25
|
25
|
40
|
40
|
40
|
60
|
60
|
60
|
|
|
膜片有效面積
|
350cm2
|
350cm2
|
560cm2
|
900cm2
|
||||||||
|
執行器型號
|
ZHA/B-22
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
||||||||

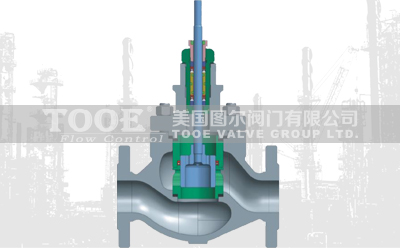

套筒單座調節閥，采用套筒導向，壓力平衡式閥芯，適用于壓差較大的場合。利用平衡密封環代替上閥座，使傳統的套筒雙座閥結構變?yōu)樘淄矄巫Y構，這一改進大大提高了套筒閥的泄漏等級。閥芯利用壓力平衡式結構，啟閉力小通過較小的執行機構推力就能控制高壓差的工況。廣泛應用于要求動態穩定性好的中低溫、中低壓管線的流體控制。密封性能好、允許壓差大。套筒導向，導向面積大，穩定性好，結構緊湊，可以快速在線更換閥內件，維修效率高，節約人力和時間。平衡式閥芯結構確保所需的執行機構推力最小。
氣動薄膜套筒調節閥尺寸結構
 |
 |
|
DN/mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
L
|
PN16/40
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64/100
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
A
|
285
|
285
|
285
|
285
|
285
|
360
|
360
|
360
|
470
|
470
|
470
|
|
|
H1
|
PN16/40
|
126
|
126
|
134
|
157
|
167
|
199
|
214
|
229
|
263
|
293
|
358
|
|
PN64/100
|
138
|
138
|
142
|
165
|
187
|
204
|
219
|
240
|
280
|
300
|
364
|
|
|
H2
|
271
|
271
|
297
|
297
|
297
|
375
|
3758
|
375
|
455
|
455
|
455
|
|
|
H3
|
PN16/40
|
43
|
48
|
57
|
66
|
80
|
92
|
100
|
120
|
134
|
156
|
199
|
|
PN64/100
|
49
|
54
|
61
|
70
|
84
|
97
|
105
|
125
|
138
|
163
|
206
|
|
|
kg
|
PN16/40
|
21
|
22
|
24
|
32
|
38
|
62
|
67
|
83
|
132
|
160
|
245
|
|
PN64/100
|
24
|
25
|
30
|
42
|
52
|
78
|
82
|
102
|
170
|
190
|
285
|
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動薄膜套筒調節閥"產品。
