| 產品信息 | |
| 產品型號：(K)Ax46Y/F | 產品壓力：PN1.0Mpa-32Mpa |
| 產品口徑：DN25-DN600 | 產品材質：鑄鋼;鉻鉬鋼;不銹鋼;合金鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【先導式泄壓安全閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

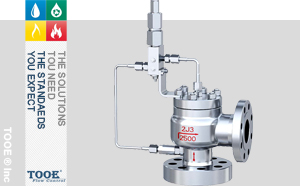

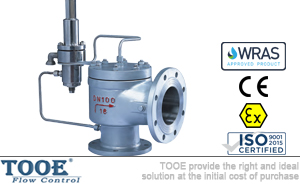

先導式泄壓安全閥概述
先導式安全泄壓閥是一種新穎結構的安全閥，先導式安全閥在普通彈簧安全閥的基體上，增設了先導機構，使本安全閥具有先導式安全閥和普通式安全閥的雙重作用。主要用于石油天然氣、化工、電力、冶金和城市燃氣等領域，是受壓設備、容器或管路上的超壓保護閥門裝置。其主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構，動作精度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，它還可在線調校，反復啟跳排放后，仍然能自動回座，關閉嚴密，操作維護方便。
 |
 |
 |

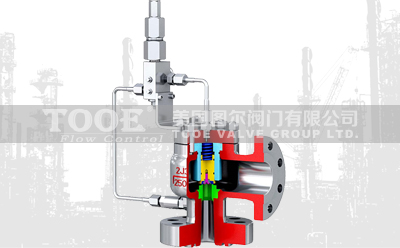

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下，系統的介質壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方。在正常工況下，導閥上閥瓣處于關閉狀態，導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內，使主閥瓣關閉。當管道介質壓力異常，達到或超過設定的整定力時，導閥下閥瓣在介質壓力的作用下關閉，切斷管道介質進入主閥瓣上方的通道，同時導閥上閥瓣被頂桿頂起，即導閥開啟，主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強力作用下，瞬時開啟，將管道介質從主閥的出口迅速大量排出，使管道介質壓力恢復到正常的工作壓力，保證系統的安全。當管道壓力降到系統設定的整定壓力的約90%時，導閥上閥瓣在彈簧的作用下關閉，同時導閥下閥瓣被頂桿頂開，管道介質通過下閥瓣進入主閥瓣上方的氣室，主閥瓣在壓差作用下關閉，保證了系統的正常運行。
先導式泄壓安全閥參數
| 公稱通徑：DN25-DN600 | (國際)啟閉壓差：≤15% | |
| 公稱壓力：1.6Mpa-32Mpa(150LB-2500LB) | (國際)超過壓力：≤10% | |
| 適用溫度：-30℃-350℃ | (國際)整定壓力偏差：≤±3% | |
| 適用介質：水；油；氣；蒸汽 | (國際)設計制造：API RP520；JIS 8210；DIN 3320 | |
| (國標)一般要求：GB/T 12241 | (國際)結構長度：API 526；JIS B2001；DIN 3302 | |
| (國標)性能試驗：GB/T 12242 | (國際)連接法蘭：ANSI B16.5；JIS B2216；DIN 2546 | |
| (國標)彈簧直接載荷式安全閥：GB/T 12243 | (國際)檢驗試驗：API 527 | |
| (國標)連接法蘭：JB/T-94；JB/T 2769-92 | 閥體材質：鑄鋼WCB；不銹鋼304/316 | |
| 閥瓣材質：不銹鋼；不銹鋼+PTFE | 導向套：不銹鋼1Cr18Ni9Ti | |
| 彈簧材質：彈簧鋼50CrVA | O型圈：氟橡膠 | |
| 密封面材料："Y"型堆焊Co基硬質合金；"F"型氟塑料 | 導閥材質：不銹鋼304/316 |
安全閥整定壓力分級
|
Mpa
|
整定壓力分級
|
||||||||
|
1.6
|
0.06-0.1
|
0.1-0.16
|
0.16-0.25
|
0.25-0.4
|
0.4-0.6
|
0.6-0.8
|
0.8-1.0
|
1.0-1.3
|
1.3-1.6
|
|
2.5
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
|
|
|
|
|
|
|
4.0
|
＞1.3-1.6
|
＞1.6-2.0
|
＞2.0-2.5
|
＞2.5-3.2
|
＞3.2-4.0
|
|
|
|
|
|
6.4
|
＞2.5-3.2
|
＞3.2-4.0
|
＞4.0-5.0
|
＞5.0-6.4
|
|
|
|
|
|
|
10.0
|
＞4.0-5.0
|
＞5.0-6.4
|
＞6.4-8.0
|
＞8.0-10
|
|
|
|
|
|
|
16.0
|
＞10-13
|
＞13-16
|
|
|
|
|
|
|
|
|
32.0
|
＞16-19
|
＞19-22
|
＞22-25
|
＞25-29
|
＞29-32
|
|
|
|
|

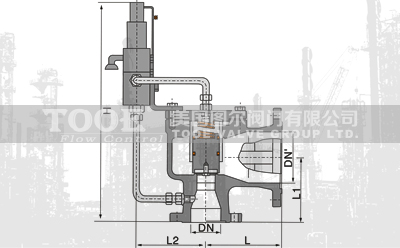

先導式泄壓安全閥尺寸
 |
 |
|
先導式安全泄壓閥(K)A46F/Y-16
|
|||||
|
DN
|
L
|
L1
|
L2
|
H
|
DN'
|
|
25
|
110
|
95
|
150
|
365
|
32
|
|
32
|
115
|
100
|
150
|
375
|
40
|
|
40
|
120
|
110
|
160
|
390
|
50
|
|
50
|
135
|
120
|
160
|
410
|
65
|
|
65
|
160
|
140
|
175
|
435
|
80
|
|
80
|
170
|
135
|
175
|
451
|
100
|
|
100
|
195
|
175
|
195
|
500
|
125
|
|
125
|
210
|
190
|
220
|
526
|
150
|
|
150
|
255
|
230
|
265
|
623
|
175
|
|
200
|
300
|
260
|
300
|
690
|
250
|
安全閥的選型原則
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性；
- 蒸汽鍋爐安全閥，一般選用敞開全啟式彈簧安全閥系列；
- 液體介質用安全閥，一般選用微啟式彈簧安全閥系列；
- 空氣或其他氣體介質用安全閥，一般選用封閉全啟式彈簧安全閥；
- 采油井出口用安全閥，一般選用先導式安全閥；
- 液化石油氣汽車槽車或液化石油氣鐵路罐車用安全閥，一般選用全啟式內裝安全閥；
- 蒸汽發電設備的高壓旁路安全閥，一般選用具有安全和控制雙重功能的先導式安全閥；
- 若安全閥出口背壓是變動的，其變化量超過開啟壓力的10%時，應選用波紋管安全閥；
- 若介質具有腐蝕性時，應選用波紋管安全閥，防止重要零件因受介質腐蝕而失效；
- 若介質溫度較高時，為了降低彈簧腔室的溫度，一般應選用敞開式安全閥，使用溫度超過350℃時，應選用帶散熱器的安全閥；
- 若要求對安全閥做定期開啟試驗時，應選用帶提升扳手的安全閥，可利用提升扳手將閥瓣從閥座上略為提起，以檢查安全閥開啟的靈活性。
