動態平衡電動二通閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【動態平衡電動二通閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
動態平衡電動二通閥概述
EDRV-F-I系列動態平衡電動二通閥用于空調系統AHU、PAU、MAU等末端設備或者采暖系統板換等末端設備，根據空調區域溫度需求和控制系統信號調節被控末端流量，并維持管網壓差恒定，確保被控末端不受管網系統中其它設備運行影響，保持系統高效節能、穩定運行。
 |
 |
 |
動態平衡電動二通閥參數
| 公稱通徑：DN32-DN500 | 連接方式：法蘭連接 | |

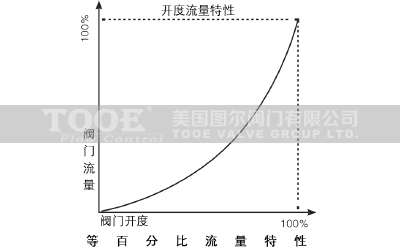

| 公稱壓力：1.0Mpa-2.5Mpa | 流量特性曲線：直線/等百分比 | |
| 適用溫度：-10℃~120℃ | 流量誤差：≤5% | |
| 適用介質：空調水、乙二醇溶液 | 工作電壓：24VAC | |
| 閥體材質：球墨鑄鐵 | 控制信號：0-10VDC / 4-20mA | |
| 閥芯材質：黃銅、不銹鋼 | 防護等級：IP54/IP65 |
動態平衡電動二通閥原理
|

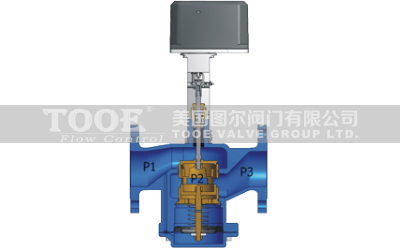

如圖所示，在系統符合波動較大的變流量系統中，當系統壓力變化時，動態平衡電動二通閥兩端的壓差P1-P3也隨之變化。當進口壓力P1升高時，通過閥體內部引壓通道的引壓作用，動態平衡電動二通閥的動態平衡閥芯在P1作用下向上運動，使P2，P3間開度減少，閥體內部壓力P2升高，從而保證閥芯兩端的壓差P1-P2維持不變；當進口壓力P1降低時，通過閥體內部引壓通道的引壓作用，動態平衡閥芯向下運動，使P2，P3間開度增大，閥體內部壓力P2降低，從而保證電動調節閥芯兩端的壓差P1-P2維持不變。
|
|

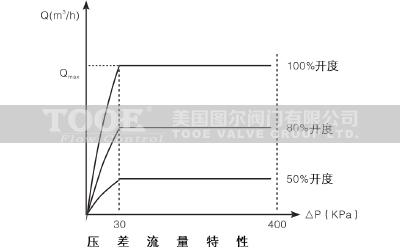

動態平衡電動二通閥流量壓差特性
 |
 |

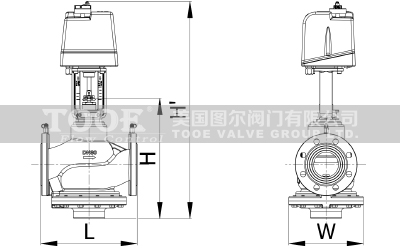

動態平衡電動二通閥尺寸
 |
 |
|
DN
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
L
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
495
|
622
|
698
|
787
|
914
|
|
H
|
160
|
180
|
200
|
220
|
215
|
275
|
240
|
355
|
370
|
660
|
660
|
550
|
660
|
|
H1
|
360
|
380
|
405
|
440
|
445
|
500
|
525
|
695
|
715
|
1030
|
1060
|
1060
|
1200
|
|
W
|
-
|
-
|
-
|
220
|
240
|
260
|
280
|
360
|
400
|
445
|
-
|
-
|
-
|
|
Kg
|
-
|
-
|
-
|
29.5
|
37.5
|
57
|
71
|
96
|
140
|
207
|
-
|
-
|
-
|
|
流量m3/h
|
0.5-5
|
1-7
|
2-15
|
3-20
|
5-30
|
10-45
|
15-60
|
20-100
|
40-200
|
75-350
|
100-500
|
200-700
|
250-1000
|
