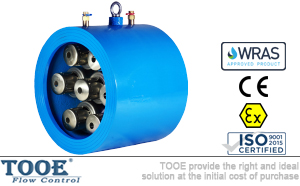

對夾動態流量平衡閥概述

TE128動態流量平衡閥是根據系統工況(壓差)變動而自動變化阻力系數，在一定的壓差范圍內，可以有效地通過流量保持一個常值。即動態平衡閥前后的壓差增大時，通過閥門的自動關小的動作能夠保持流量不增大；反之，當壓差減小時，閥門自動開大，流量仍舊保持恒定。但是，當壓差小于或大于閥門正常工作范圍時，它畢竟不能提供額外的壓頭，此時閥門達到全開或全關位置流量仍然比設定流量低或高不能控制。
- 自動平衡：使每條管路自動地達到正確的流速。
- 動態平衡：因為每個閥門都能對系統中的壓力波動作出補償, 所以能夠保持正確的流速。

對夾動態流量平衡閥參數

公稱通徑：DN50-DN800		連接標準：GB/T17241.6
公稱壓力：1.0Mpa-2.5Mpa		試驗標準：GB/T13927
適用溫度：0℃~85℃		閥體軸流型設計
適用介質：水、油		固定閥膽式結構
閥體材質：鑄鋼,球墨鑄鐵		流量控制誤差±5%
閥膽材質：不銹鋼		標準測量孔,可接各種流量測試設備

對夾動態流量平衡閥原理

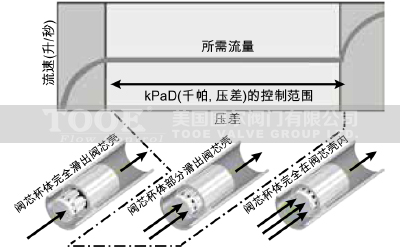

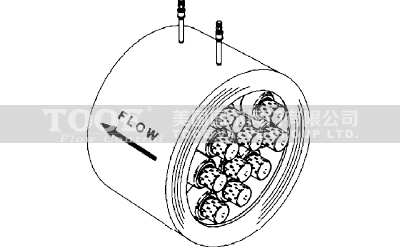

圖爾動態平衡閥配備可調流速不銹鋼閥芯，以達到所需的流速。每個閥芯都可在寬廣的壓差操作范圍(每個壓差范圍均允許存在±5%的容差)下提供恒定的流速。這可通過依據壓力的變化情況，自動調整閥芯的開放節流口面積來實現。

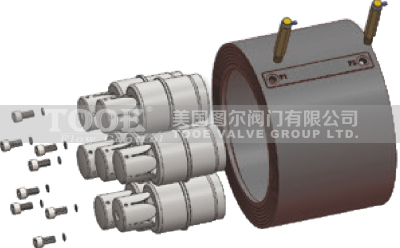

一旦在其壓差范圍內，裝有彈簧的閥芯杯體即在閥芯殼內滑動，將閥芯開放節流孔口的面積調節到規定流速所對應的大小。當閥門兩端的壓差增大時，節流孔口面積縮小直至關閉；隨著壓力的下降，節流孔口再次打開。在多閥芯閥門中，所有的閥芯將同步運作。
超出壓差范圍時，閥門將再次起到固定節流裝置的作用。這就確保了即使是在極端條件下，系統的任一部分也不會(huì )斷流或關閉。

對夾動態流量平衡閥選型

在選擇一款動態流量平衡閥時，必須先明確以下所需的信息：a流速，b壓差的范圍，c管道的尺寸。
a.流速選擇：在確定流速時，必須先確定該管路究竟是恒定流量還是可調節的系統。
b.壓差范圍選擇：動態流量平衡閥適用于4種不同的可操作壓差范圍。即：10-135千帕壓差、22-210千帕壓差、40-390千帕壓差和90-880千帕壓差，這個壓差指的是通過閥門自身的壓力差。

公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量	公稱通徑	壓差范圍kpa	流量范圍m3/h	閥膽數量
DN50 2"	15-150	3.2-30	最多1個	DN250 10"	15-150	3.2-390	最多13個
	22-210	4.0-36			22-210	4.0-468
	33-330	5.0-46			33-330	5.0-598
	90-900	8.0-75			90-900	8.0-975
DN65 2 1/2"	15-150	3.2-30	最多1個	DN300 12"	15-150	3.2-600	最多20個
	22-210	4.0-36			22-210	4.0-720
	33-330	5.0-46			33-330	5.0-920
	90-900	8.0-75			90-900	8.0-1500
DN80 3"	15-150	3.2-30	最多1個	DN350 14"	15-150	3.2-690	最多23個
	22-210	4.0-36			22-210	4.0-828
	33-330	5.0-46			33-330	5.0-1058
	90-900	8.0-75			90-900	8.0-1725
DN100 4"	15-150	3.2-60	最多2個	DN400 16"	15-150	3.2-900	最多30個
	22-210	4.0-70			22-210	4.0-1080
	33-330	5.0-92			33-330	5.0-1380
	90-900	8.0-150			90-900	8.0-2250
DN125 5"	15-150	3.2-150	最多3個	DN450 18"	15-150	3.2-1110	最多37個
	22-210	4.0-180			22-210	4.0-1332
	33-330	5.0-138			33-330	5.0-1702
	90-900	8.0-225			90-900	8.0-2775
DN150 6"	15-150	3.2-150	最多5個	DN500 20"	15-150	3.2-1410	最多47個
	22-210	4.0-180			22-210	4.0-1682
	33-330	5.0-230			33-330	5.0-2162
	90-900	8.0-375			90-900	8.0-3525
DN200 8"	15-150	3.2-240	最多8個	DN600 24"	15-150	3.2-1920	最多64個
	22-210	4.0-288			22-210	4.0-2304
	33-330	5.0-368			33-330	5.0-2944
	90-900	8.0-600			90-900	8.0-4800

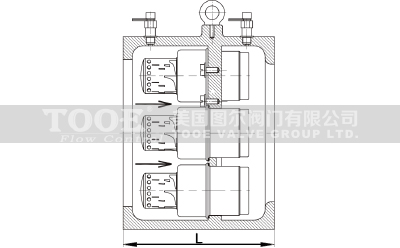

對夾動態流量平衡閥尺寸

DN	65	80	100	125	150	200	250	300	350
L	180	180	223	223	223	223	223	223	223
Kg	7.62	11.58	12.38	16.55	24.11	41.62	58.09	93.27	108.17

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口對夾動態流量平衡閥"產品。
