復合式排氣閥(空氣閥)概述

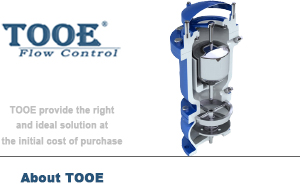

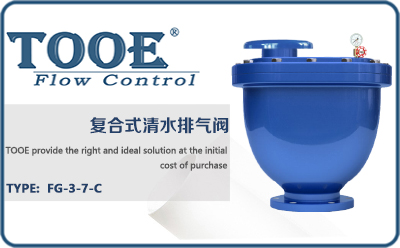

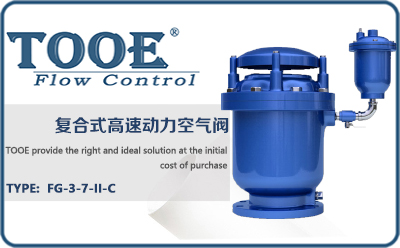

FGP4X復合式高速動力空氣閥適于裝設在水泵出水口處或送配水管線中，用以排除管線中大量集結的空氣，同時把管線較高處集結的微量空氣排放至大氣中，以提高管線及水泵使用效率，且于管內一旦有負壓產生時，本系列閥門可迅速吸入外界空氣，避免管線因負壓而造成破管現象的發生。排氣閥的主排氣口大小與進口端的大小一致。其中防水錘型排氣閥在原型基礎上設置了緩閉裝置，更適用于長距離輸水、管線走向起伏較大、易產生斷流彌合及水柱分離的工況。

復合式排氣閥(空氣閥)參數

公稱通徑：DN15-DN500		閥體材質：鑄鋼/不銹鋼/球墨鑄鐵
公稱壓力：1.0Mpa-6.4Mpa		浮球材質：不銹鋼/聚丙烯PP
適用溫度：-20℃~90℃		護筒材質：不銹鋼
適用介質：水、水和乙二醇混合液		活塞材質：不銹鋼
水關閉壓力：≤0.02Mpa		密封材質：EPDM三元乙丙
空氣關閉壓力：≥0.1Mpa		設計標準：CJ/T 217-2013
(選配)緩沖塞閥開啟壓力：≥0.1Mpa		閥體噴涂采用環氧樹脂烤漆

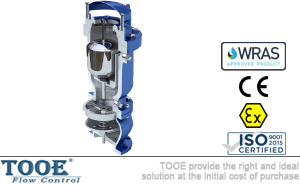

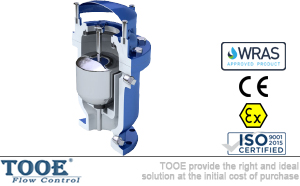

連接方式：法蘭/螺紋絲扣		符合飲用水標準-WRAS認證

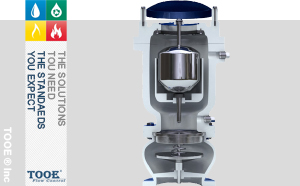

復合式排氣閥(空氣閥)原理

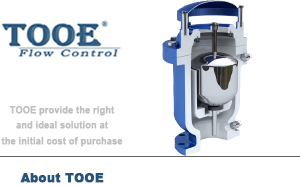

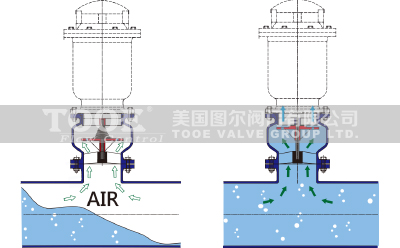

當輸水管內開始注水時，活塞或浮球停留在開啟位置，進行大量排氣。當空氣排完時，閥內積水，浮球被浮起，活塞或浮球至關閉位置，停止大量排氣。當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時少量空氣由微量排氣孔排出。當水泵停止，管內水流空時或遇管內產生負壓時，活塞迅速開啟，吸入空氣，確保管線安全。
防水錘型排氣閥由于設置了緩閉裝置(緩閉裝置由節流環和彈簧組成)，當輸水管線充水，排氣閥進行大量排氣，當排氣量達到一定值時(排氣閥壓差達到0.1Kg/cm2及以上時(由彈簧設定值))，節流環動作，直至關閉位置，大量氣體從節流環孔流出，減緩排氣速度，以達到防止和減少關閉水錘。大量吸氣時節流環復位不節流，排氣閥吸入大量氣體，確保管線安全。

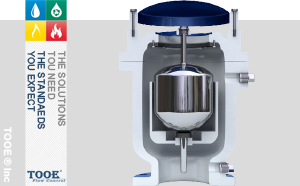

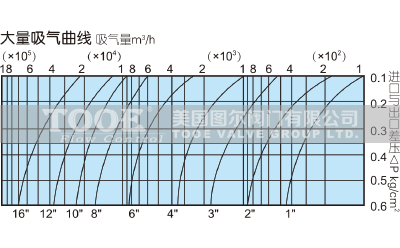

復合式排氣閥(空氣閥)排氣量

DN	25	50	80	100	150	200	250	300	400

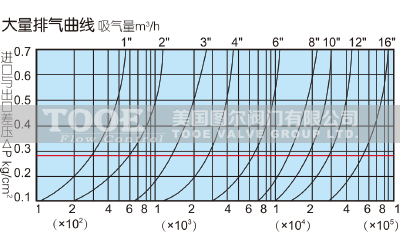

Q(m3/h)	0-350	220-740	650-1600	1300-3100	3000-7500	7300-15000	11000-21000	14000-31000	27000-59000

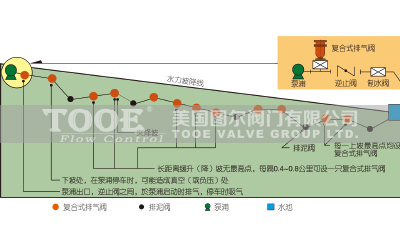

復合式排氣閥(空氣閥)安裝

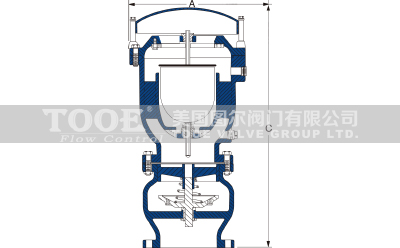

復合式排氣閥(空氣閥)尺寸

DN	25	50	80	100	150	200	250	300	350	400

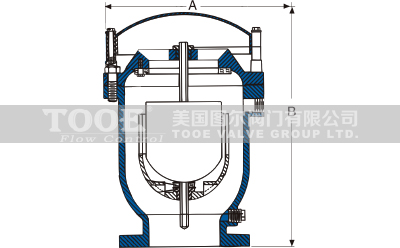

A	195	195	242	260	340	405	465	505	605	660
B	320	320	375	395	500	600	680	780	860	940
C	388	577	673	769	914	944	910	1094	-	1231
