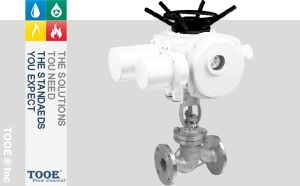

電動法蘭截止閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 截止閥 > 電動截止閥 |
| 產品信息 | |
| 產品型號：J941H;DG-2-3-1-H/W | 產品壓力：1.0Mpa-6.4Mpa |
| 產品口徑：DN15-DN1200 | 產品材質：鑄鐵 碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【電動法蘭截止閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
電動法蘭截止閥概述
電動截止閥是由截止閥閥體配用多回轉式電動執行器，使閥芯作上下運動，實現遠程控制閥位開關或調節，切斷或接通管路介質。電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
電動法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動，這種類型的截止閥非常適合作為切斷或節流用。閥門的閥桿開啟或關閉行程相對較短，且具有非�？煽康那袛喙δ�，閥座通口的變化與閥瓣的行程成正比例關系，亦非常適合于對流量的調節。
 |
 |
 |
電動法蘭截止閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN40-DN1200(1 1/2"-48") | 工作環境：無易燃、易爆和強腐蝕介質 | |
| 公稱壓力：1.0Mpa-42Mpa(150LB-2500LB) | 環境溫度：－20℃~＋60℃ | |
| 適用介質：水、油、蒸汽、酸堿物 | 環境濕度：≤95%(＋25℃時) | |
| 適用溫度：-40℃~25℃ | 轉矩重復精度：≤7% | |
| 閥體材質：鑄鐵、鑄鋼、不銹鋼 | 位置重復偏差：≤5° | |
| 連接方式：法蘭連接 | 電源：三相 380V AC±10% 50Hz；220V 50Hz | |
| 設計制造：GB12234；API 6D、600 | 防護等級：IP55；IP65；IP68 | |
| 結構長度：GB12221；ANSI B16.10 | 防爆標志：ExdIIB T4；ExdIIC T4 | |
| 法蘭標準：GB9113；JB79；ASME B16.5 | 額定轉矩：從100Nm至35000Nm | |
| 檢查試驗：GB/T13927；AIP 598 | 額定轉速：從18 r/min至96 r/min |
電動法蘭截止閥特點
MKJ941H礦用隔爆型法蘭電動截止閥，對高壓力介質和低壓力介質的密封性強，流體阻力和啟閉力矩小，雙向密封無安裝方向要求，使用壽命長；主要用于煤礦井下水泵房無人值班的全自動控制。DZW系列多回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
電動法蘭截止閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
650
|
750
|
850
|
980
|
1100
|
1150
|
