三片式衛生級快裝球閥概述

衛生級快裝三片式球閥是一款衛生型，高潔凈的用于物料傳送控制的閥門。經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理，采用了全包的PTFE密封，沒有死角且容易清洗。廣泛應用于食品、生物制藥、釀酒和化學工業領域。

三片式衛生級快裝球閥參數

公稱通徑：1/2"-4"(DN15-DN100)		閥體材質：SS304 / SS316L
公稱壓力：1.6Mpa / 2.5Mpa		密封件：硅膠 / EPDM / PTFE / PPL
適用溫度：-20℃~180℃		連接方式：快裝連接
適用介質：食品、釀酒、飲料、乳制品		設計標準：ASME B16.34 / API 608
內部表面處理：Ra0.4		壁厚標準：EN 12516-3
外表面光潔度：Ra0.6		檢驗測試：API598 / EN 12266-1

三片式衛生級快裝球閥特性

1. 閥體與閥蓋連接帶定位臺階設計
2. 閥門全通徑設計，流量大，流阻小
3. 鋼球上有壓力平衡孔
4. 閥桿密封填料自補償裝置
5. 閥桿防爆出裝置設計
6. 閥桿與閥體之間帶防靜電裝置
7. 手柄可調掛鎖裝置，2個可調位置
8. 無滯留設計，閥體設有氮氣吹掃口，滿足高潔凈氣體管道設計要求

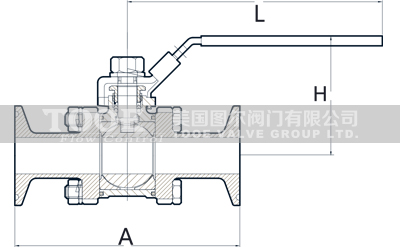

三片式衛生級快裝球閥尺寸

DN	15	20	25	32	40	50
A	93	103.5	110	120	129	145
H	71	73	91.6	96.6	104	110
L	130	130	165	165	190	190
