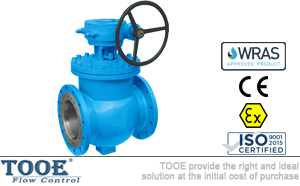

上裝式雙偏心半球閥概述

上裝式球閥閥體作成整體，在其上部設有閥蓋，閥座、球體、密封圈等均從上部裝入。其優點是檢修及更換閥座時，不必將球閥從管線上拆下來，僅打開閥蓋，將球體吊出即可，這給地下管線球閥帶來很大方便。上裝偏心半球閥適用于污水處理、紙漿、氧化鋁、城市采暖供熱、油品、天然氣、液態固態兩相混或容易化學結晶的介質等要求嚴禁的場合�？纱�替：通用閥、油化工專用閥、燃氣專用閥、料漿專用閥、煤粉灰渣專用閥等。上裝偏心半球閥采用偏心結構原理，通過傳動機構達到閘緊、調節、關閉的目的。雙偏心結構球閥在開啟時球體藏于閥腔內，流通載面大，關閉時閥芯球面沿閥座漸進，具有剪切功能，有效地切除結垢障礙，實現可靠密封。

上裝式雙偏心半球閥參數

公稱通徑：DN100-DN1400		公稱壓力：1.0Mpa-2.5Mpa(150LB-300LB)
適用溫度：-40~425℃		閥門材質：鑄鋼、不銹鋼
適用介質：紙漿、煤灰、纖維、微少固體顆粒		閥桿材質：不銹鋼
制造標準：API6D；GB/T12237-2007		球體材質：不銹鋼
試驗檢驗：AP1598；JB/T9092-2008		填料材質：PTFE、柔性石墨
法蘭尺寸：ANSI B16.5；JB/T79		閥座材質：PTFE、PPL、不銹鋼、硬質合金

上裝式雙偏心半球閥工作原理

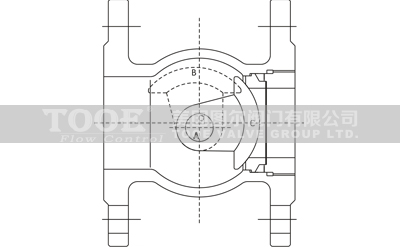

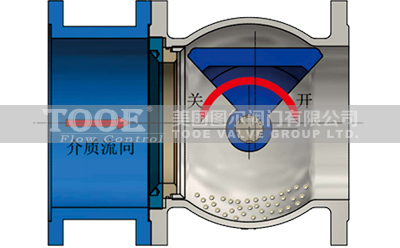

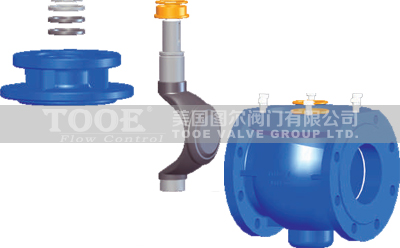

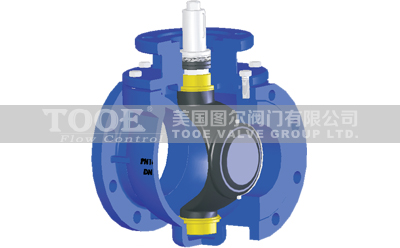

上裝式雙偏心半球閥是將金屬球冠固定在偏心球體上，通過偏心曲軸的90度旋轉，實現閥門的啟閉，與金屬球冠密封面接觸的金屬閥座在軸向和徑向浮動，以補償球冠與閥座的配閘閥。其結構采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。它對兩相混流易結垢固體析出的混流輸送特別有效。

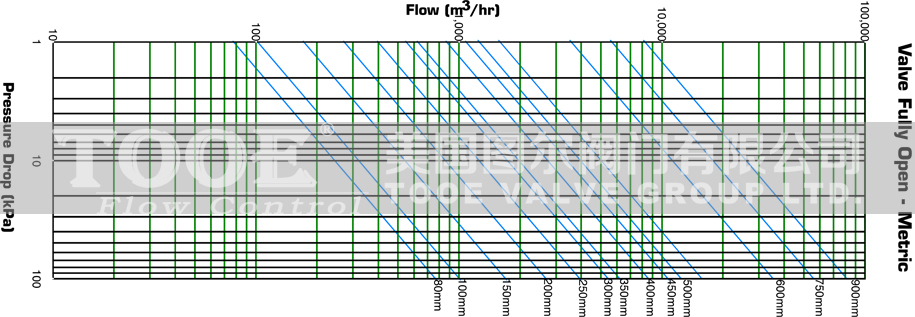

上裝式雙偏心半球閥特性

- 閥門流道為直流形設計,流阻較蝶閥等閥門小。
- 閥門剛度高：閥體呈球形,閥芯為整體偏心曲軸結構。閥門能適應高流速及大過流量工況。在小開度高壓差工況運行時，閥門無振動，無噪音。
- 閥門能實現可靠密封：采用偏心結構,即閥芯的旋轉中心與閥座的安裝中心間有一偏心距δ，閥門全關閉時,如果再關閉一個微小的角度(如0.5°),閥座密封面與閥芯球面間會(huì )產生干涉，即兩密封面間會(huì )產生很大的擠壓力,形成較高的密封比壓,實現可靠密封。閥門的偏心量δ值是進行嚴密的理論計算(水力學計算、偏心軸的彎曲剛度、扭轉剛度計算、球冠及閥座變形量的計算等)以及不少于20次試驗確定的。能滿足閥門雙向密封的要求。

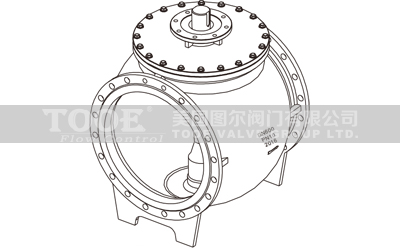

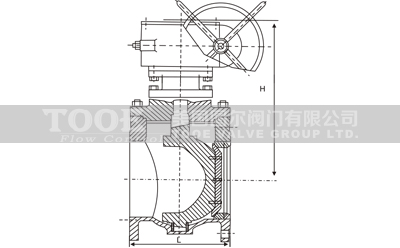

上裝式雙偏心半球閥尺寸

DN	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
PN16/L	229	254	267	292	330	356	430	530	580	660	840	900	1000	1100	1200
PN16/H	330	345	370	405	480	520	570	630	690	740	840	960	1080	1190	1310
PN25/L	229	254	267	292	330	356	430	530	580	660	840	900	1000	1100	1200
PN25/H	330	345	370	405	480	520	570	630	690	740	840	960	1080	1190	1310

上裝式雙偏心半球閥安裝

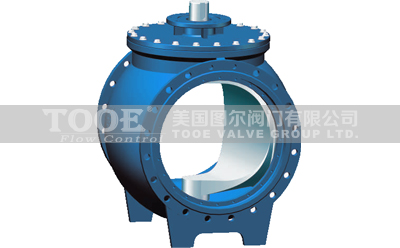

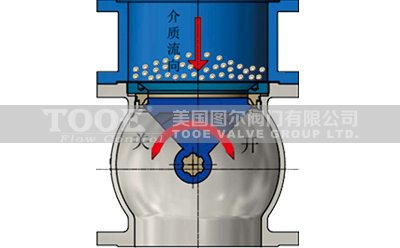

按閥體上標示的介質流通方向直接安裝在管路上。一般情況下，可安裝在管路的任意位置。如果閥門用于含顆粒及懸浮物的流體時其安裝位置有水平管路安裝及垂直管路安裝兩種方式。當采用水平安裝時，閥瓣的軸線是與閥座端進入閥體的流向平行，閥瓣回轉即開啟。當采用垂直安裝時，保持瓣在閥體的上半部；其閥座端的定位如圖所示。
