法蘭三通球閥概述

三通球閥分為"L型法蘭球閥"與"T型法蘭球閥"，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合泄漏測試要求，在系統泄壓后無需拆下整個閥體就能對閥門進行檢查和維修。

法蘭三通球閥參數

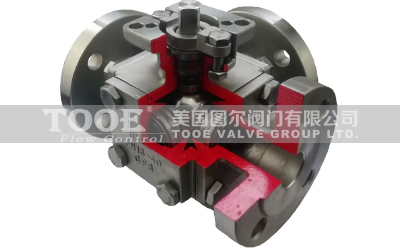

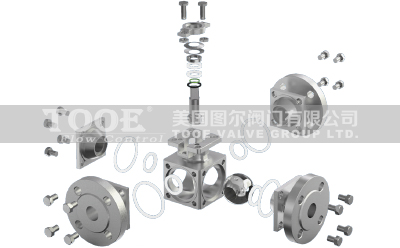

法蘭三通球閥特性

1.閥體采用鑄造或鍛造，結構緊湊、外觀美觀。O型三通球閥閥芯、閥桿做旋轉運動，轉動閥芯時閥芯閥座始終緊密接觸，具有很強的剪切能力；
2.可設計閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合；
3.閥球旋轉設計能夠保證閥球運行平穩，減少操作扭矩；
4.密封有軟硬密封可選擇，密封表面可硬化處理，適用于多種工況；
5.閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，提高系統安全性；
6.球閥可設有防靜電結構、防閥桿吹出結構設計；
7.三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，使安裝更加方便；
8.在系統卸壓后無需拆下整個閥體就能進行檢查和維修；
9.三通球閥分為L(cháng)型和T型，L型適用于介質的流向切換，能使相互垂直的兩個通道連通，T型適用于介質的分流，合流或流向切換；
10.兩閥座密封三通球閥結構緊湊、外形美觀、密封性能好，它能實現對管道介質流向的切換、也能使相互垂直的兩個通道連通或關閉；
11.四閥座密封三通球閥造型美觀、結構合理、不僅可實現介質流向的切換，也可使三個通道相互連通，靈活控制管路中介質的合流或分流。

法蘭三通球閥流向示意圖

三通L型流向	三通T型流向

法蘭三通球閥尺寸
