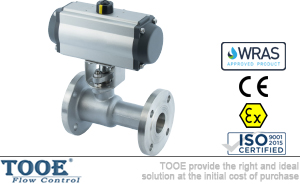

氣動高溫球閥 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 球閥 > 氣動球閥 |
| 產品信息 | |
| 產品型號：QJ641M;AG-3-3-1-PL | 產品壓力：1.6Mpa-6.4Mpa |
| 產品口徑：DN15-DN200 | 產品材質：鑄鐵 碳鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] [ 上一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【氣動高溫球閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
氣動高溫球閥概述
氣動執行器分為：氣動雙作用、氣動單作用(彈簧復位)兩種形式。氣動高溫球閥閥體設計采用一體式結構，比二片式球閥中部減少泄漏點。閥桿采用倒裝雙密封，避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。氣動導熱油高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。
 |
 |
 |
高分子復合材料的密封圈材料，具有耐高溫，耐高壓，耐磨之性能；閥體內通道平整光滑，暢通無阻地輸送粘性流體，漿液以及固體顆粒等介質；適用工作溫度350度左右，是導熱油專用閥門，廣泛應用于石油，化工，制藥電力，食品等行業。
氣動高溫球閥參數
| 閥體參數 | 執行器參數 | |
| 公稱通徑：DN15-DN200(1/2"-8") | 執行器形式：AT氣動執行器、撥叉式氣動執行器 | |
| 公稱壓力：1.6Mpa-4.0Mpa | 作用方式：雙作用、單作用(彈簧復位) | |
| 適用介質：水、導熱油、蒸汽、氣體 | 控制方式：開關型、智能調節型 | |
| 適用溫度：-20~350℃ | 氣源介質：空氣 | |
| 閥體材質：WCB / CF8 / CF8M | 氣源壓力：雙作用3-8bar；單作用4-8bar | |
| 閥座材質：PTFE/PPL/PEK/硬密封 | 行程調整范圍：90°±5° | |
| 球體材質：CF8 / CF8M | 輸出扭矩：雙作用3.9-10560N.m；單作用8.5-4858N.m | |
| 閥桿材質：SUS304 / SUS316 | 附件：電磁閥、定位器、限位開關、三聯件、手動機構 | |
| 填料材質：聚四氟乙烯PTFE | 汽缸材質：鋁合金、鑄鐵 | |
| 設計制造：GB/T 12237；ASME B16.34；API608 | 活塞材質：鑄鋁硬質氧化處理 | |
| 法蘭標準：GB/T 9113；ASME B16.10 | 彈簧材質：彈簧鋼 | |
| 結構長度：GB/T 12221；ASME B16.10；API 6D | 氣源接口：符合NAMUR標準 |
氣動高溫球閥特點
 |
 |

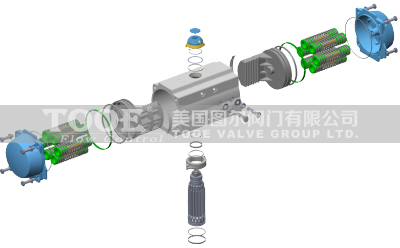

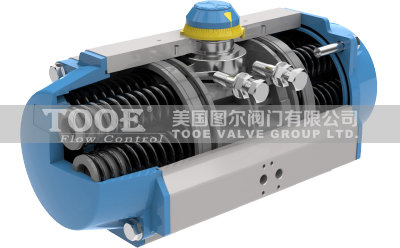

AT系列氣動執行器是一種雙活塞齒條與齒輪轉動結構的氣動執行機構。氣動執行器為活塞式，活塞式行程長，適用于要求有較大推力的場合，可以直接帶動閥桿，還可以和蝸輪蝸桿配合使用。結構簡單、輸出推力大、動作平穩可靠、安全防爆，在對安全要求較高的生產過程中有著廣泛的應用。

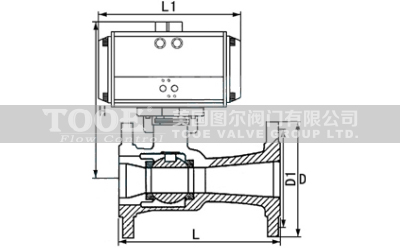

氣動高溫球閥尺寸
 |
 |
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
H
|
182
|
186
|
208
|
212
|
269
|
295
|
306
|
329
|
384
|
420
|
440
|
506
|
