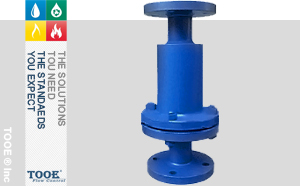

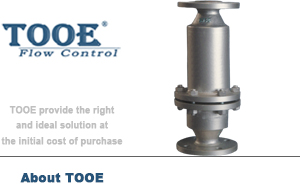

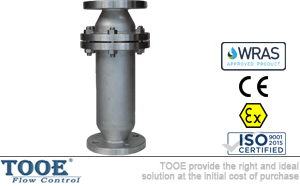

礫石阻火器概述

ZHQ-1礫石阻火器是充填結構的阻火器，又稱防火器，將礫石顆粒充填堆積于阻火器殼體之內，礫石顆粒的高度和直徑取決于氣體性質和阻止火焰的速度。一般情況下采用顆粒直徑在1mm-6mm范圍內。礫石管道阻火器是利用充填圓形顆粒所堆積成的阻火層，圓形顆粒之間的縫隙作為阻火通道，火焰通過后大量的熱量被吸收而迫使火焰熄滅。這類防火器的充填顆粒除礫石顆粒外，還可用其他金屬顆粒、陶瓷圈、玻璃球等作充填物。

礫石阻火器參數

公稱通徑：DN20-DN300		公稱壓力：0.6Mpa-2.5Mpa
適用溫度：-20℃~350℃		適用介質：用于腐蝕性特別強及介質粘度較大的管線上
閥門材質：碳鋼、不銹鋼		阻火芯層：若干大小不等的礫石
連接方式：法蘭連接(GB/HG/SH/JB/ANSI/DIN)		GB5908-86《石油儲罐阻火器阻火性能和試驗方法》
可經過第三方檢測機構阻火性能及流量壓降試驗		GB/T13347：2010《石油氣體管道阻火器》
HG/T20570.19-95《阻火器的設置》		ISO16852：2016《國際阻火器測試標準》
SH/T3413-99《石油化工石油氣管道組獲取選用檢驗及驗收》		GB13347-92《石油氣體管道阻火器阻火性能和試驗方法》

礫石阻火器尺寸

	DN	L	H
	15	57	365
	20	57	365
	32	89	420
	40	89	420
	50	108	461
	65	159	461
	80	159	550
	100	159	550
