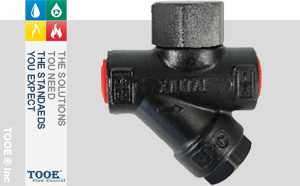

熱動力圓盤式蒸汽疏水器 |
更新時間：2024-3-29 11:08:17 當前位置: 閥門 > 疏水閥 > 熱動力疏水閥 |
| 產品信息 | |
| 產品型號：CS19Y;TD16;JG-2-7-C/S | 產品壓力：PN1.0Mpa-4.0Mpa |
| 產品口徑：DN15-DN50 | 產品材質：鑄鋼;鉻鉬鋼;不銹鋼304/316 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【熱動力圓盤式蒸汽疏水器】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
熱動力圓盤式蒸汽疏水器概述
伯努利原理表明流體速度的上升會(huì )伴隨著它壓力的降低，熱動力圓盤式疏水閥，利用蒸汽和凝結水通過閥孔時流速和體積產生變化的不同熱力學性質，驅動閥片開關閥座孔，從而達到阻汽排水。熱動力圓盤式蒸汽疏水閥有著間歇性和周期性的工作特點。由圓盤和閥座環組成的疏水閥機構會(huì )開啟幾秒來排放冷凝水，然后關閉較長的一段時間直到新的一輪排放開始。TOOE的熱動力式疏水閥都是圓盤式的，能減少蒸汽泄漏和減少由于內部污物和雜質附著而產生的問題。圓盤式蒸汽疏水閥的用途非常廣泛，適用于各種場合，如蒸汽主管、伴熱管線、蒸汽加熱設備等。
 |
 |
 |
熱動力圓盤式蒸汽疏水器參數
| 公稱通徑：DN15-DN50(1/2"-2") | 公稱壓力：PN 1.0Mpa-4.0Mpa | |
| 適用溫度：-20℃≤T≤425℃ | 適用介質：蒸汽；空氣；凝結水 | |
| 設計制造：GB/T 22654-2008 | 試驗方法：GB/T 12251-2005 | |
| 閥體材質：碳鋼WCB;不銹鋼304/316 | 閥座材質：不銹鋼304/316 | |
| 過濾網：不銹鋼304 | 閥片材質：不銹鋼304 |

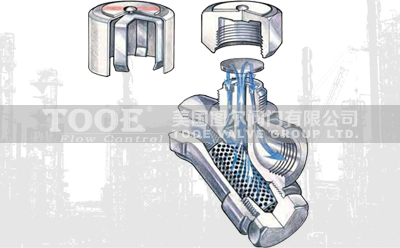

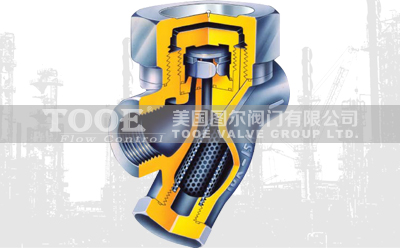

熱動力圓盤式蒸汽疏水器構造
 |
 |
圓盤式蒸汽疏水閥主要由閥體、閥蓋、閥片(圓盤)、空氣隔離(保溫)罩、過濾網和濾網托等零件組成。熱動力式疏水閥動作的零件是閥片，動作原理是根據伯努利定律及蒸汽與凝結水的物理特性，通過排放澆鉆水來改變作用在閥片上的動、靜壓力而使閥片開、閉。本體結構結實、簡單、重量輕、操作壓力范圍大。

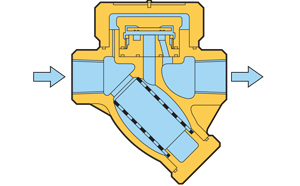

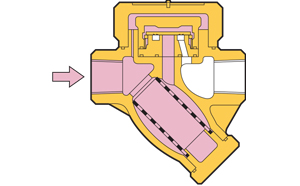

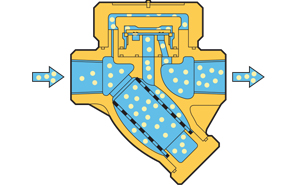

熱動力圓盤式蒸汽疏水器原理
熱動力圓盤式蒸汽疏水閥的開啟和關閉由疏水閥圓盤底部和頂部?jì)啥瞬煌牧Q定。這些力本質上基于動力的變化和空氣、冷凝水、蒸汽這些典型流體的壓力能。根據熱動力學原理，利用蒸汽和凝結水的熱動力學不同的特征，引起動能和勢能動靜壓變化，使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
 |
 |
 |
1、系統啟動時，雙金屬排空氣環處于收縮狀態，托起圓盤，空氣和低溫冷凝水快速排放。2、疏水閥內溫度逐漸升高時，雙金屬環膨脹，圓盤回落到閥座上；閃蒸冷凝水/蒸汽的高速流動在圓盤下方形成一個低壓區，促使圓盤向閥座方向移動，同時，壓力艙內的壓力也迫使圓盤緊壓在閥座上；蒸汽夾套的設計使壓力艙與外界隔離，消除了因熱輻射散熱導致的空載啟閥動作。3、隨著壓力艙內的蒸汽冷凝，壓力隨之降低，在持續進入疏水閥的冷凝水壓力作用下，圓盤再次頂起，冷凝水得以排放；隨之產生的閃蒸冷凝水/蒸汽使圓盤再次回落，關閉閥門，見步驟(2)。

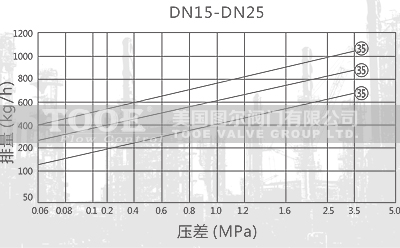

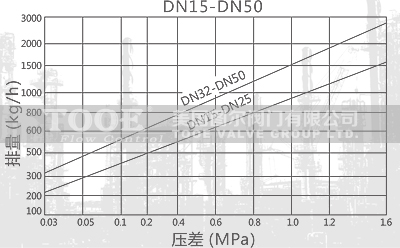

熱動力圓盤式蒸汽疏水器排量
 |
 |
- 圖中曲線標注的編號(4、8、12等)代表相應工作壓差下的排量及閥座代號。
- 壓差是指疏水閥的入口端壓力與出口端壓力的壓力差，同一產品在不同壓差(橫軸)下，流量(縱軸)不同。

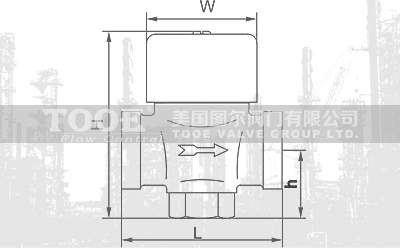

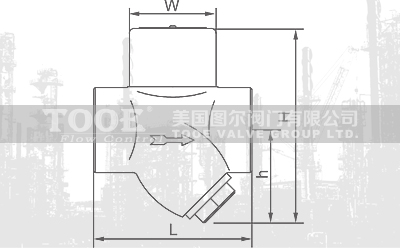

熱動力圓盤式蒸汽疏水器尺寸
 |
 |
|
型號
|
DN
|
L
|
H
|
h
|
W
|
型號
|
DN
|
L
|
H
|
h
|
W
|
|
CS19-Y
|
15
|
90
|
110
|
50
|
53
|
CS19
|
15
|
75
|
95
|
40
|
59
|
|
20
|
90
|
112
|
52
|
53
|
20
|
85
|
100
|
36
|
59
|
||
|
25
|
90
|
118
|
56
|
53
|
25
|
95
|
108
|
42
|
59
|
||
|
32
|
130
|
160
|
81
|
77
|
32
|
115
|
115
|
50
|
73
|
||
|
40
|
130
|
160
|
81
|
77
|
40
|
115
|
115
|
50
|
73
|
||
|
50
|
150
|
195
|
95
|
80
|
50
|
170
|
127
|
87
|
73
|
蒸汽疏水閥選擇指南
為了排除蒸汽系統內的冷凝水、空氣以及其它不凝性氣體，同時不泄漏蒸汽，使用蒸汽疏水閥是必不可少的。目前尚未有萬能的蒸汽疏水閥，用戶應根據不同的蒸汽的使用場合選擇不同型號的蒸汽疏水閥，圖爾閥門系列疏水閥產品可適應大多數用戶的需要。蒸汽疏水閥的安裝應能使蒸汽設備和系統實現良好運行，而疏水閥本身應盡可能減少保養。因此用汽設備的良好運行是首要的考慮因素。疏水閥選型條件：
|
序號
|
選型條件
|
數據獲取方法
|
為什么要落實這個條件？
|
|
|
1
|
疏水閥的工作
壓差(Mpa) |
疏水閥的進口壓力
|
等同于用汽設備的工作壓力
|
因為不同壓差小，疏水閥的排水能力不同。
|
|
疏水閥的出口壓力
|
可讀取疏水閥后的回收管線壓力表，
若疏水閥對空排放，則值為零。 |
|||
|
2
|
疏水閥的疏水量(kg/h)
|
等同于用汽設備的實際用汽量
*安全系數(2-3倍) |
因為設備預熱時產生的凝結水量遠大于穩
定運行狀態下的產水量，因此要求疏水閥 的最大疏水量要滿足設備的瞬間產水量， 所以選擇疏水閥時，要考慮一定倍率的安 全系數。詳見《蒸汽消耗情況圖》、《疏 水閥選型安全倍率推薦表》。 |
|
|
3
|
疏水閥形式的選擇
|
機械型
|
適用于換熱設備疏水
|
管網與設備的特性不一樣，設備換熱要求
排水及時，有水即排，所以適用機械型； 而管網中保證連續疏水的同時要考慮閃蒸 汽的環境影響及產品成本，所以選擇排量 小，成本低的熱靜力型更為合適。 |
|
熱靜力型
熱動力型 |
適用于管網及采暖設備疏水
|
|||
|
4
|
疏水閥的閥座號
|
由生產廠家根據以上參數提供，
客戶也可以從最高工作壓力及壓 差下的排水量要求來確定閥座號 |
閥座號是疏水閥滿負荷運轉的上限代號，
超過該閥座號的工況易導致閥門停止工作 |
|
|
5
|
疏水閥型號的確定
|
查排量圖中橫軸的工作壓差值，
與哪條閥座號線的交叉點的疏水 量值能滿足設備要求，確定該閥 座號后即可確定疏水閥型號。 |
|
|
|
6
|
疏水閥的連接尺寸，
耐溫要求，材質要求 |
設計要求
|
北方地區為了防凍，應該選擇鑄鋼材質殼體。
|
|
不同工況下的選型排序不同，選擇疏水閥時應注意以下各點：
- 對于大的蒸汽空間或頻繁起動的情況，要求具有充分的排除空氣能力。
- 對于額定容量大的裝置，則要具迅速排放冷凝水的能力。
- 在需要利用冷凝水中的部分顯熱時，一定程度積水是必要的。
- 有些場合需連續排放冷凝水，另一些場合需間歇排放，同時排水溫度也很重要。
- 如果有水錘或腐蝕的可能，則要選用特殊結構和材料。
|
序號
|
工況描述
|
較優化的三種選型排序
|
||
|
1
|
蒸汽管網、生活采暖、
|
①波紋管式
|
②雙金屬式
|
③倒吊桶式
|
|
普通工藝伴熱
|
(首選)
|
(≥2.5Mpa時，首選)
|
(管網末端首選)
|
|
|
2
|
工藝伴熱
|
①倒吊桶式
|
②膜盒式
|
③雙金屬式
|
|
(硫磺、苯酐等易結晶)
|
(首選)
|
(次選)
|
(次選)
|
|
|
3
|
≤2.5Mpa換熱設備
|
①帶溫控裝置自由浮球式
|
②帶溫控裝置杠桿浮球式
|
③倒吊桶式
|
|
(內置虹吸管)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選)
|
|
|
4
|
≤2.5Mpa換熱設備
|
①杠桿浮球式
|
②自由浮球式
|
③倒吊桶式
|
|
(關注排水量)
|
(≤1t/h≥6t/h時，首選)
|
(1t/h≤排水量≤6t/h時，首選)
|
(次選)
|
|
|
5
|
≥2.5Mpa換熱設備
|
①先導倒吊桶式
|
②高壓杠桿浮球式
|
③自由浮球式
|
|
(關注排水量)
|
(首選)
|
(排水量≥6t/h時，首選)
|
(次選≤4.0Mpa≤不選)
|
|
|
6
|
換熱設備
|
①杠桿浮球式
|
|
|
|
(排水量≥10t/h)
|
(首選)
|
|
|
|
