| 產品信息 | |
| 產品型號：H44F4/F46;EG-3-4-F4/F46 | 產品壓力：1.0Mpa-1.6Mpa |
| 產品口徑：DN25-DN500 | 產品材質：鑄鐵 碳鋼 鑄鋼 不銹鋼 |
 021-5187 5832 |
 tooezg@126.com |
 資料下載 |
 價格表 |
| [ 下一個產品 ] | |
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【旋啟式襯氟止回閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。

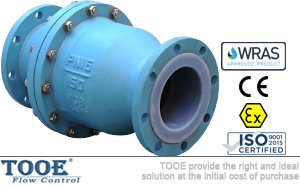

旋啟式襯氟止回閥概述
止回閥(又稱單向閥或逆止閥)。止回閥是依靠自身閥瓣重量及或管路中介質本身的流動產生的力而自動開啟和關閉的，屬于一種自動閥門。主要用于介質單向流動的管道上，只允許介質向一個方向流動，而且阻止反方向流動，防止水逆流及降低水錘所造成的管線損壞。
H44F旋啟式襯氟止回閥采用內裝搖臂旋啟式結構，通過閥瓣的自重及介質力量，使閥瓣開啟或關閉。專用于控制腐蝕性或強腐蝕性介質，閥體內腔表面覆有可供選擇的各種氟塑料，具有強度高、耐腐蝕性能好的特點，適用于不同工作溫度和流體管路，防止各類管路或設備上的介質逆流的單向閥。
 |
 |
 |
旋啟式襯氟止回閥參數
| 公稱通徑：DN25-DN500 | 閥體材質：鑄鐵、鑄鋼、不銹鋼/內襯F46、F3、F4 | |
| 公稱壓力：1.0Mpa-1.6Mpa | 閥瓣材質：鑄鋼、不銹鋼/內襯F46、F3、F4 | |
| 適用溫度：-30℃~200℃ | 墊圈材質：F4、F46 | |
| 適用介質：鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質 | 襯里：PCTFE(F3)；PVDF(F2)；FEP(F46)；PFA；PO(聚烯烴)；PTFE(F4) | |
| 設計制造：GB/T 12236 | 結構長度：GB/T 12221 | |
| 檢查試驗：G8/T 13927；J8/T 9092；API 598 | 法蘭標準：GB/T 9113.1-26；JB/T 79-94 |

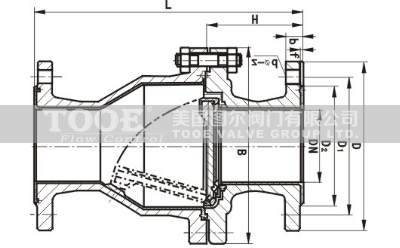

旋啟式襯氟止回閥尺寸
 |
DN
|
L
|
KG
|
DN
|
L
|
KG
|
|
25
|
160
|
6
|
100
|
350
|
26
|
|
|
32
|
180
|
7
|
125
|
400
|
55
|
|
|
40
|
200
|
8
|
150
|
480
|
70
|
|
|
50
|
230
|
10
|
200
|
500
|
83
|
|
|
65
|
290
|
15
|
250
|
550
|
120
|
|
|
80
|
310
|
20
|
300
|
620
|
300
|
聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口旋啟式襯氟止回閥"產品。
