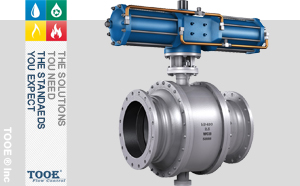

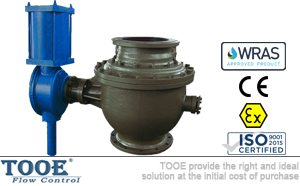

氣動卸灰球閥,氣動噴煤球閥概述

Q647MF氣動噴煤粉卸灰球閥采用上下閥桿固定閥芯(軸支式)和可動密封座設計，工作更穩定。雙向密封閥座之間無間隙回轉時具有很大的剪切力及自潔功能。用于控制含塵氣體、含顆粒液體、固體粉末等介質，廣泛用于高爐除塵卸灰系統、作為截流和卸灰作用。采用直通式結構，流道暢通，不會(huì )出現積灰堵塞現象，密封副采用合金材質，經過特殊熱處理，閥門抗沖刷耐磨損，同時閥門偏心球面具有自動補償的性能，通過蝸輪上調節螺栓，使密封副在一定程度磨損的情況下，仍可達到重新密封的效果。

氣動卸灰球閥,氣動噴煤球閥參數

公稱通徑：DN50-DN500		公稱壓力：1.6Mpa-4.0Mpa
適用溫度：-28℃~300℃		適用介質：水、空氣、粉塵、含灰煤氣
閥體材質：鑄鋼、不銹鋼		球體材質：不銹鋼+表面硬化處理
閥桿材質：不銹鋼		閥座材質：PPL、A105+STL
設計標準：GB/T 12237		結構長度：GB/T 12221
試驗檢驗：JB/T 9002；GB/T 13927		法蘭連接：JB/T 79

氣動卸灰球閥,氣動噴煤球閥特性

工作原理：卸灰球閥屬于強制密封式閥門。在閥門關閉時，須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥的力比開閥的力大，所以閥桿的直徑要大，否則會(huì )發生閥桿頂彎的故障。
- 根據需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全；
- 根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
- 密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
- 卸灰球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
- 密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
- 閥桿采用整體鍛造并調制處理，硬度達到hb220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所。

氣動卸灰球閥,氣動噴煤球閥尺寸

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口氣動卸灰球閥,氣動噴煤球閥"產品。
