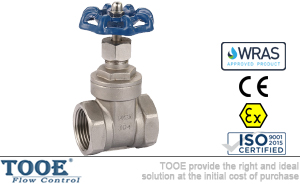

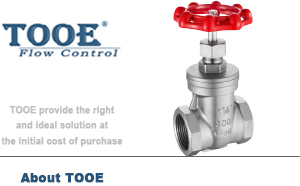

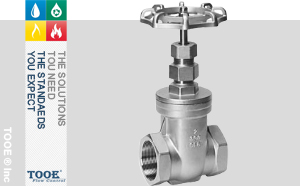

不銹鋼絲扣閘閥
美國圖爾閥門辦事處-上海圖爾流體技術有限公司提供【不銹鋼絲扣閘閥】標準、圖紙、原理、參數、認證、說明書。質量可靠,價格合理,售后優質。我們擁有專業的生產技術圖紙和完整的技術服務方案,為用戶提供一站式的系統解決方案。
不銹鋼絲扣閘閥概述
不銹鋼絲扣閘閥是通過手輪轉驅閘板沿通道軸線垂直方向移動切斷接通介質流的控制部件，在使用過程中，閥門必須是全開或全關，不能用作調節流量。
 |
 |
 |
不銹鋼絲扣閘閥參數
| 公稱通徑：DN15-DN100(1/2"-4") | 閥體材質：不銹鋼CF8、CF8M | |
| 公稱壓力：200WOG(200PSI) | 閘板材質：不銹鋼CF8、CF8M | |
| 適用介質：水、油、氣、酸 | 閥桿材質：不銹鋼SS304、SS316 | |
| 適用溫度：-40℃~160℃ | 密封圈：聚四氟乙烯PTFE | |
| 設計標準：ASME B16.34 | 檢驗標準：API598 | |
| 壁厚標準：ASME B16.34、GB 12224 | 螺紋標準：ISO 228 |

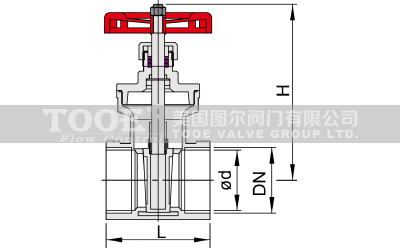

不銹鋼絲扣閘閥尺寸
 |
 |
|
SIZE
|
1/2"
|
3/4"
|
1"
|
1 1/4"
|
1 1/2"
|
2"
|
2 1/2"
|
3"
|
4"
|
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
L
|
52
|
58
|
63
|
68
|
71
|
84
|
108
|
117
|
130
|
|
H
|
98
|
106
|
118
|
125
|
150
|
169
|
180
|
205
|
215
|
|
d
|
15
|
20
|
25
|
32
|
38
|
48
|
65
|
78
|
98
|
|
W
|
70
|
70
|
80
|
90
|
90
|
100
|
100
|
120
|
130
|
