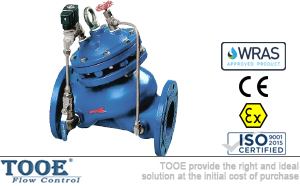

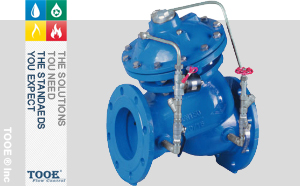

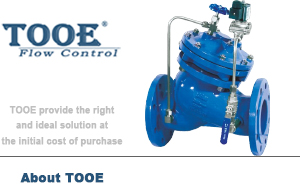

多功能電磁控制閥概述

J145X多功能電動控制閥由主閥和調節閥及接管系統組成，是液壓驅動的電磁閥控制閥，主要通過電磁閥接收打開或關閉的信號而控制閥門的開關。閥體采用直流式閥體，主閥控制室為膜片式或活塞式的雙控制室結構，控制室比一般水力控制閥增加了一個，增加了對主閥的控制功能，實現了對水泵出口的緩慢開啟、全開、緩閉、截止等多功能控制，實現了一個閥門、一次調節對水泵出口的多功能控制。根據電信號或手動操作，使閥門打開或關閉，準確快速的控制反應。關閉速度可調，閥門平穩關閉而不會(huì )產生壓力波動。采用三向電磁閥，維護簡單。

多功能電磁控制閥參數

公稱通徑：DN40-DN1200		閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
公稱壓力：1.0Mpa-6.4Mpa		閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
適用溫度：0℃-95℃		彈簧材質：不銹鋼304
連接方式：法蘭連接		膜片材質：三元乙丙EPDM
適用介質：水、非腐蝕性液體		導閥配件：不銹鋼、黃銅
最小壓差：0.1Mpa		表面處理：環氧樹脂涂層
產品噴涂：GB15607-2008		法蘭標準：GB/T17241.6
設計制造：CJ/T219 ；JB/T 10674-2006		EN1092-2 (BS4504)
結構長度：GB/T12221		ISO 7005-2
檢驗測試：CJ/T219		DIN 2501

多功能電磁控制閥原理

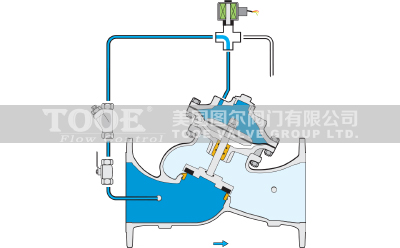

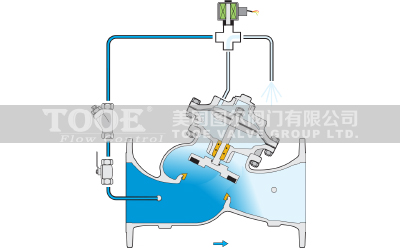

當管道從進水端給水需要打開閥門時，電磁閥B打開。此時主閥控制室的水經調節閥B、電磁閥B流到下游制室壓力下降，主閥在上游壓力和控制室壓力的合作作用下緩緩開啟。調節調節閥B的開度可改變主閥開啟速度。當閥門需要關閉時，電磁閥A打開電磁閥B關閉，上游水經過調節閥A、電磁閥A進入主閥控制室且不能排出，主閥控制室逐漸升壓推動主閥關閉。調節調節閥A的開度可改變主閥關閉速度。

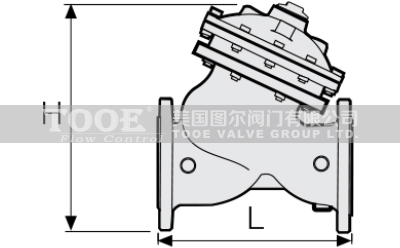

多功能電磁控制閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L	205	220	245	290	400	425	457	535	610	660	692	750	865
H	300	330	467	520	550	580	640	778	889	1010	1037	1264	1294

多功能電磁控制閥流量水損

DN		50	65	80	100	125	150	200	250	300	350	400	500
Cv值		66	100	140	240	460	590	990	1575	2290	3060	4000	5700
Kv值		57	86	121	205	397	510	856	1362	1980	2646	3460	4930
建議最大 流量m3/h	連續	55	68	104	182	324	409	704	1112	1589	1930	2497	3880
	高峰	72	84	132	225	400	511	885	1396	1979	2347	3110	4800

通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP (Q-流量m3/h；ΔP-閥門兩端的壓力差bar)。

多功能電磁控制閥氣蝕現象

當流體以較高的流速通過閥門的閥蓋時，壓力會(huì )下降。當壓力降到液體的飽和氣壓時，液體會(huì )汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會(huì )切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞�？孜g現象同時還會(huì )帶來明顯的噪音和震動。

防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

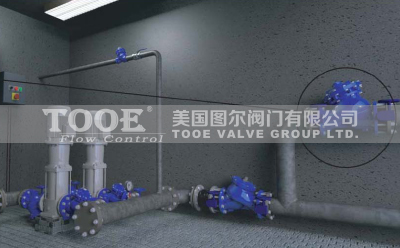

多功能電磁控制閥安裝說明

聲明及條款：美國圖爾閥門集團有限公司(TOOE VALVE GROUP LTD.)注冊于美國特拉華州丹佛市肯特郡，是一家集設計研發及生產于一體的跨國性閥門企業。在中國，TOOE在上海及浙江亦有授權合作的代工廠。上海圖爾流體技術有限公司作為美國圖爾閥門集團有限公司在中國的正式授權辦事機構，全權代表圖爾閥門集團有限公司在中國各項推廣、銷售、技術支持以及相應的服務工作。且擁有"TOOE"、"圖爾流體"的商標及名稱的使用權。此產品為外協代加工，本網站所刊載的所有圖文信息僅供參考，實物以實際交付為準。上海圖爾流體技術有限公司同時經銷其他進口閥門品牌的"進口多功能電磁控制閥"產品。
