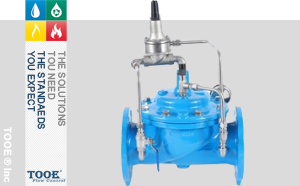

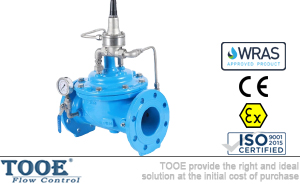

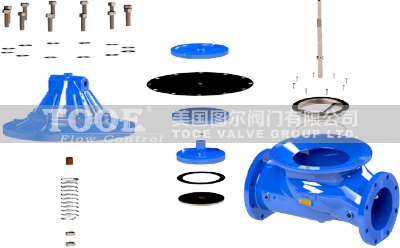

隔膜式持壓泄壓安全閥概述

持壓泄壓閥由主閥和導閥兩部分組成，用于高層建筑消防系統中�？蓪⒔o水管路中超過導閥安全設定值的壓力予以泄放，并維持管中壓力在安全設定值以?xún)�，以防止管中超壓或水錘等毀損管線或設備。本閥門利用水力自力控制，不需要其它裝置和能源，運行維護簡便，廣泛應用于高層建筑、生活區等供水管網系統，以及城市引調水、供水等工程項目。

隔膜式持壓泄壓安全閥參數

公稱通徑：DN50-DN500		閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
公稱壓力：1.0Mpa-2.5Mpa		閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
適用溫度：0℃-95℃		彈簧材質：不銹鋼304
連接方式：法蘭連接		膜片材質：三元乙丙EPDM
適用介質：水、非腐蝕性液體		導閥配件：不銹鋼、黃銅
最小壓差：0.1Mpa		表面處理：環氧樹脂涂層
產品噴涂：GB15607-2008		法蘭標準：GB/T17241.6
設計制造：CJ/T219 ；JB/T 10674-2006		EN1092-2 (BS4504)
結構長度：GB/T12221		ISO 7005-2
檢驗測試：CJ/T219		DIN 2501

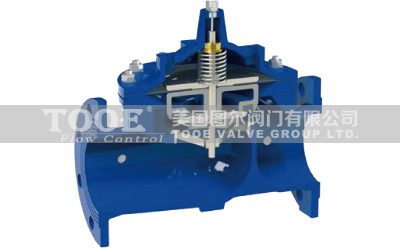

隔膜式持壓泄壓安全閥原理

- 作泄壓閥使用：當泄壓/持壓導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥、泄壓/持壓導閥、球閥流向出口，此時主閥處于開啟狀態。當進口壓力超過泄壓/持壓導閥設定的安全值時，泄壓導閥會(huì )自動開啟，通過球閥放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉。作泄壓閥時，各球閥常開。
- 作持壓閥使用：當泄壓/持壓導閥調整為持壓狀態時，只要主閥進口水壓低于導閥設定值，導閥即關閉。主要控制室升壓，主閥關閉。當主閥上游供水壓力超過導閥設定壓力時，持壓導閥才能打開，控制室的水經球閥排至出口，控制室降壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥常閉或用絲堵?lián)Q下。

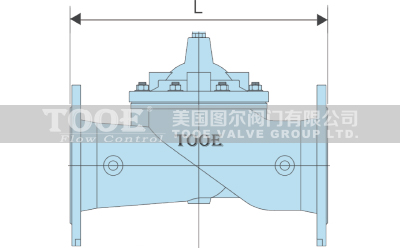

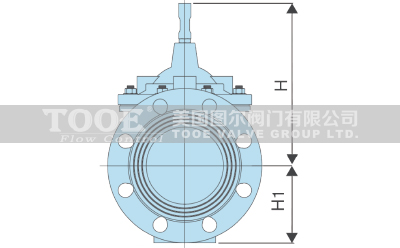

隔膜式持壓泄壓安全閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L/大	230	290	310	350	350	480	600	730	850	850	1100	1100	1250
L/小	203	216	241	292	330	356	495	622	698	914	914	978	978
H	139	159	179	214	214	333	407	476	526	526	624	624	720
H1	85	95	102	112	127	145	172	205	232	262	292	325	360
重量kg	14	19	23	32	45	68	125	200	260	310	560	620	880

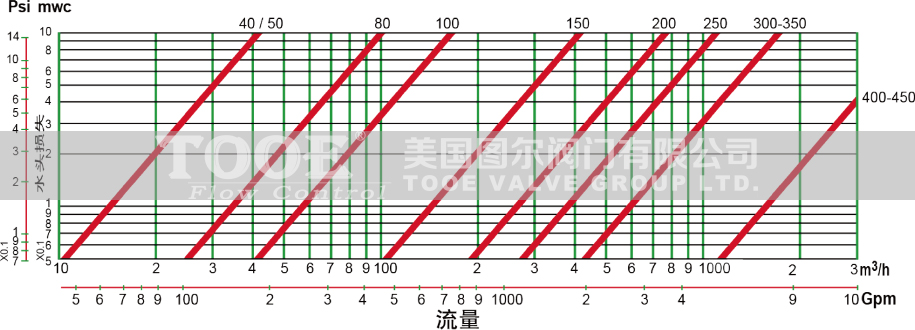

隔膜式持壓泄壓安全閥流量水損

DN	50	65	80	100	125	150	200	250	300
Kv值	87	136	160	185	345	524	795	1280	1820
Cv值	100.6	157.2	185.0	213.9	398.9	605.9	919.2	1479.9	2104.3

通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP （Q-流量m3/h；ΔP-閥門兩端的壓力差bar；）。

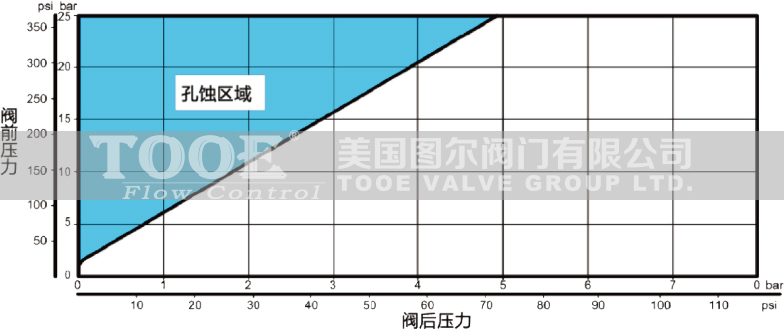

隔膜式持壓泄壓安全閥氣蝕現象

當流體以較高的流速通過閥門的閥蓋時，壓力會(huì )下降。當壓力降到液體的飽和氣壓時，液體會(huì )汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會(huì )切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞�？孜g現象同時還會(huì )帶來明顯的噪音和震動。

防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；
3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

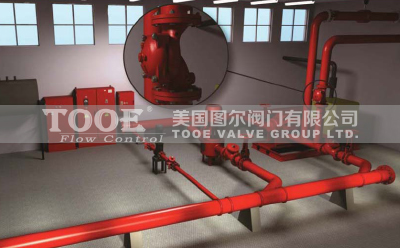

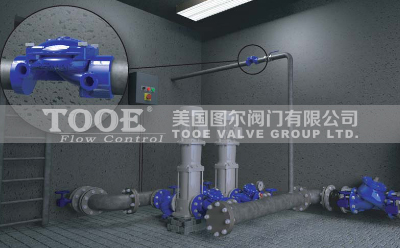

隔膜式持壓泄壓安全閥安裝說明
