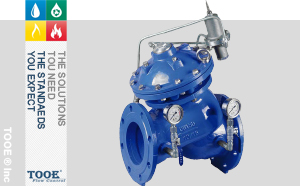

多功能可調式減壓穩壓閥概述

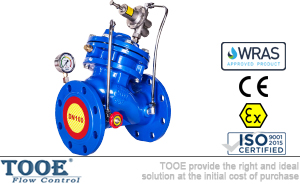

多功能可調式減壓穩壓閥是液壓驅動的水力控制閥。無論流量或閥前壓力如何波動和變化，該款閥門均可將閥前高壓降低至閥后低壓，并保持穩定。該款系列水力控制閥為標準Y型結構，閥體采用全通徑設計，流道無阻隔，符合流體動力學原理；閥座組件和整體式雙腔驅動裝置可作為整體單獨拆下。多功能可調式減壓穩壓閥具有非常出色高效的調節性能，適用于高壓差應用場合；在嚴苛的工況下氣蝕現象和噪聲也能處于低水平。

多功能可調式減壓穩壓閥參數

公稱通徑：DN40-DN1200		閥體材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
公稱壓力：1.0Mpa-6.4Mpa		閥蓋材質：球墨鑄鐵、鑄鋼、不銹鋼、銅
適用溫度：0℃-95℃		彈簧材質：不銹鋼304
連接方式：法蘭連接		膜片材質：三元乙丙EPDM
適用介質：水、非腐蝕性液體		導閥配件：不銹鋼、黃銅
最小壓差：0.1Mpa		表面處理：環氧樹脂涂層
產品噴涂：GB15607-2008		法蘭標準：GB/T17241.6
設計制造：CJ/T219 ；JB/T 10674-2006		EN1092-2 (BS4504)
結構長度：GB/T12221		ISO 7005-2
檢驗測試：CJ/T219		DIN 2501

多功能可調式減壓穩壓閥原理

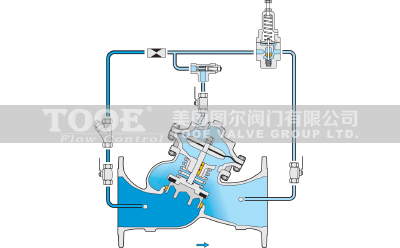

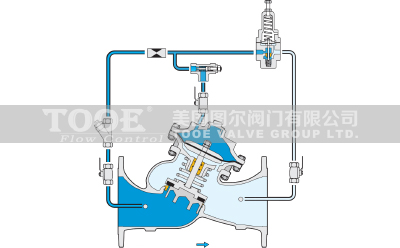

多功能減壓閥工作原理：主閥安裝在給水系統的管道上，主閥滑盤(閥瓣)通過液壓導管的壓力傳遞，模仿導閥的動作。當下游壓力低于設定壓力時，導閥開啟，隔膜上方的壓力水被排放到下游，排放速度大于入口的補充速度，主閥滑盤上移使下游壓力增大至設定值。當下游壓力高于設定值時，導閥關閉，隔膜上方的壓力水向下作用在隔膜上，主閥滑盤向下移動，合下游壓力降低到設定值，從而保持壓力恒定。

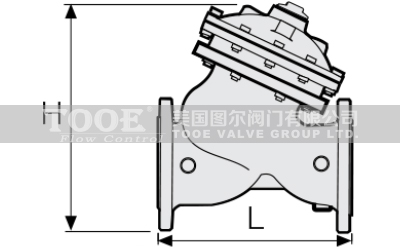

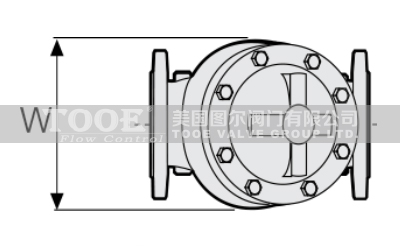

多功能可調式減壓穩壓閥尺寸

DN	50	65	80	100	125	150	200	250	300	350	400	450	500
L	205	220	245	290	400	425	457	535	610	660	692	750	865
H	300	330	467	520	550	580	640	778	889	1010	1037	1264	1294

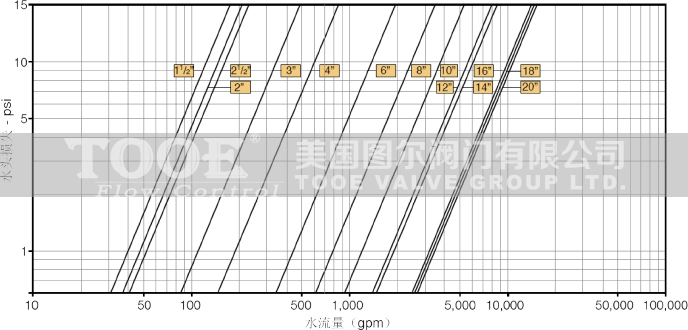

多功能可調式減壓穩壓閥流量水損

DN		50	65	80	100	125	150	200	250	300	350	400	500
Cv值		66	100	140	240	460	590	990	1575	2290	3060	4000	5700
Kv值		57	86	121	205	397	510	856	1362	1980	2646	3460	4930
建議最大 流量m3/h	連續	55	68	104	182	324	409	704	1112	1589	1930	2497	3880
	高峰	72	84	132	225	400	511	885	1396	1979	2347	3110	4800

通常，用Kv或Cv值來衡量一個閥門的流量性能。Kv表示15℃的水通過閥門產生的壓力差ΔP為1bar時的流量Q(m3/h)；Cv表示60°F的水通過閥門產生的壓力差ΔP為1PSI時的流量Q(GPM)。對于水來說，Kv值的計算公式可以簡化為：Kv=Q/√ΔP (Q-流量m3/h；ΔP-閥門兩端的壓力差bar)。

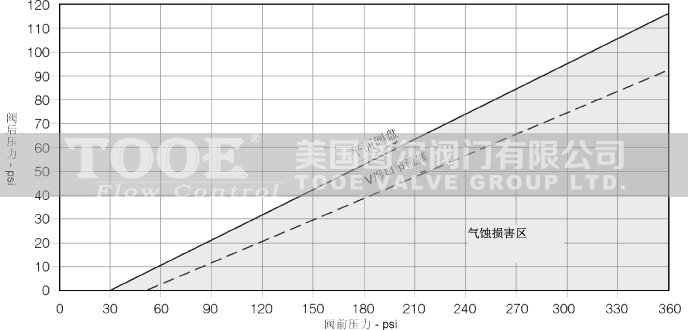

多功能可調式減壓穩壓閥氣蝕現象

當流體以較高的流速通過閥門的閥蓋時，壓力會(huì )下降。當壓力降到液體的飽和氣壓時，液體會(huì )汽化，在流體中形成氣泡。當這些氣泡高速通過閥門的時候，會(huì )切削閥門內部的配件，其產生的破壞力不亞于泥沙等雜質對閥門的破壞�？孜g現象同時還會(huì )帶來明顯的噪音和震動。

防止孔蝕現象的方法：總原則是降低壓差，降低流速。
1. 如果條件允許，增加下游壓力；
2. 選用更大口徑的閥門，降低流體通過閥門的流速；

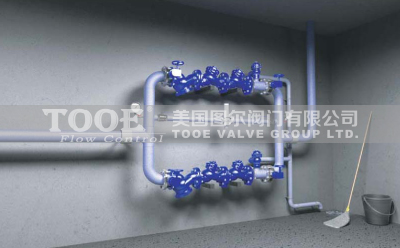

3. 并聯使用多個閥門，降低通過單個閥門的流量，降低閥門的輸入壓力；
4. 對于減壓閥，可以串聯使用多個閥門，來降低通過單個閥門的壓差大小。

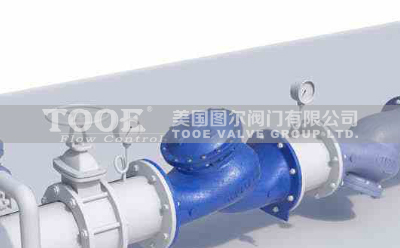

多功能可調式減壓穩壓閥安裝說明
